请教----如何添加mark点和用pad designer设计mark点焊盘

请教各位大侠：
1、如何添加mark点?
想法是：原理图中制作一个一个引脚的元件，然后通过pad designer设计一个焊盘，再通过allegro设计其封装并将封装信息赋给元件，导入网标将mark点导入。
不知道我的想法是否可行?
2、pad designer如何设计mark点的焊盘呢?
想法是：设计表贴的焊盘，begin layer regular pad 选择圆形放1mm(40mil)的PAD，其余不设置；然后在solder mask top 加一个3mm(120mil)圆形。就这两步不知道对不对?
本人新手，请各位指导一下，谢谢！

我们一般是建一1MM的pad，然后在库中还得建3mm的soldermask跟route keepout的，这样就形成一个3mm的mark点，brd才可以导进来，单是pad是导不进来的

谢谢！我的意思是原理图中建立一个一个脚的元件，通过封装的形式导入这个mask点！route keepout建立焊盘时没这个信息；是指PCB中自己添加吗?谢谢

mask点没有任何net属性的，只是起到定位标示的作用，所以根本不需要在原理图中体现，直接在pcb上添加就ok啦！还有route keepout焊盘肯定没有的啦，这个也是在pcb中的

知道您的意思了。您是在PCB中通过添加焊盘的方式添加mask点的，自己添加route keep out。PCB中怎么样放置焊盘啊?
顺便请教您一下，如果一个元件没有net属性（就是我采用的那种方法，就放置一个mask元件不连接）无法导入网标，封装带不过去吗?（我刚接触这些，有些基础知识不太清楚，打扰您了！）

我觉得最好是建一个MARK封装。后需要要用直接从库里掉更好。又方便。在原理图上添加麻烦。

谢谢！请问一下：PCB中怎么样加入这个封装啊?怎么样操作呢?

不是添加焊盘，我的意思是直接做好库，然后在pcb中直接以库的形式调用出来！route keepout什么的都是在库里建好了的！没明白你后面的“封装带不过”什么意思

首先你要会建库，至于怎么建mark楼上有兄弟已经说了，我就不多说了。为了更好和零件区分开，你在建库的时候最好选着mechanical  symbols形式去建，当然你选其他的也可以。其次按下面操作添加路径即可。1，点击setup-----user preferences----在出现的对话框中找到design_paths------在右边显示的选项当中找到psmpath并点击进去添加你自己存封装的那个文件夹的路径设置进去。
2，添加好后在到PCB editer 中点Place ------manually----在出现的对话框中首先点选advanced setting中把library勾选上-------在点选
mechanical symbols就可以找到你事先建好的那个mark封装了。不好意思我图片传不上去。所以不明白的话加我QQ：40274655

打了那么多，手的打酸了，希望对你有用啊。要不然哥就白打那么多字了。

出差刚回来，就看到您的回复。说的很仔细，清晰，非常感谢！

关于route keepout 这事儿啊 给个建议 可以在做封装的时候画一个和丝印一样大小的走线 这样子你铺铜皮的时候自然会被走线断开 后面删除孤岛就可以了

首先很感谢你的热心建议，我刚才试了好像不会被删除，我用的是15.5的。请问楼上用的是那个版本的。望告知其他需要的人。感谢。

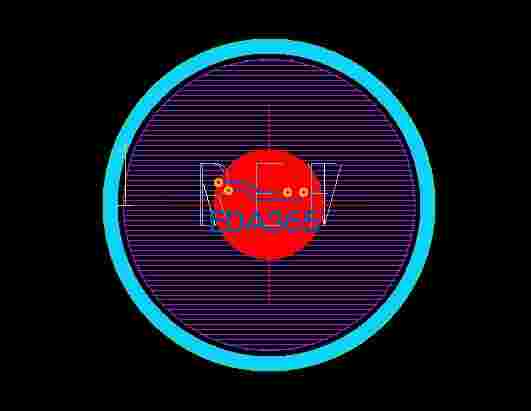

我也是用15.5的啊   上个mark点示意图
紫色的去绿油  绿色的是 top eath 蓝色的是丝印 红色的是焊盘点  铜皮肯定会被top eath 圈断 和焊盘之间形成一个孤岛 你把孤岛杀掉 也就达到了你画rout keepout的目的了

关键是你删除孤岛命令时可以删除rooting keepout吗?应该不可以吧。我建的方形的。可惜我上传不了图片，要不然我也可以上传给大家参考一下。我在建mark pad是只建了begin layer和soldermask层，然后在建封装是只加了一个和soldermask一样大的rooting keepout。但是我删除孤岛时并没有把rooting keepout删掉啊。不知道兄弟你是怎么建的。
