Allergo中的小折线
录入：edatop.com 点击：
我用的是cadence 16.3,在连接一些小短线的时候，老是有一点小折线，这个应该怎么解决。格点最小是5mil, 这个是不能变的

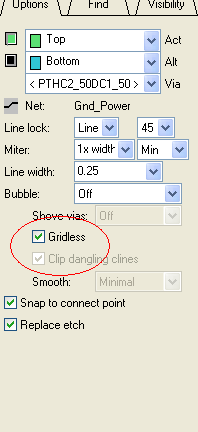

图中打圈的勾起来

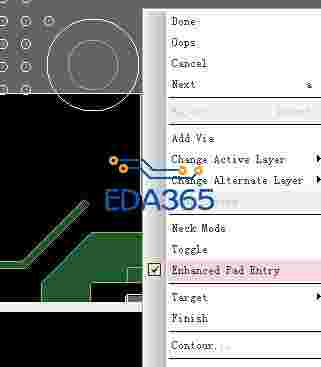

Enhanced Pad Entry本功能在佈線時可以改善走線與銲點之間的連接，同時也能避免產生一些尖角，如 但是有时候走线反而显得比较不好看，该功能的开关在走线的命令状态下，右键勾选或者去掉
其它软件也一样的,,,,,本来你两个点不是同一水平线上肯定要小折弯才行啊,硬要这样不折,走线角度选off就可以了.
3楼正解
学习
