Allgro板层设置，大家看看负片设置的对不对？
录入：edatop.com 点击：

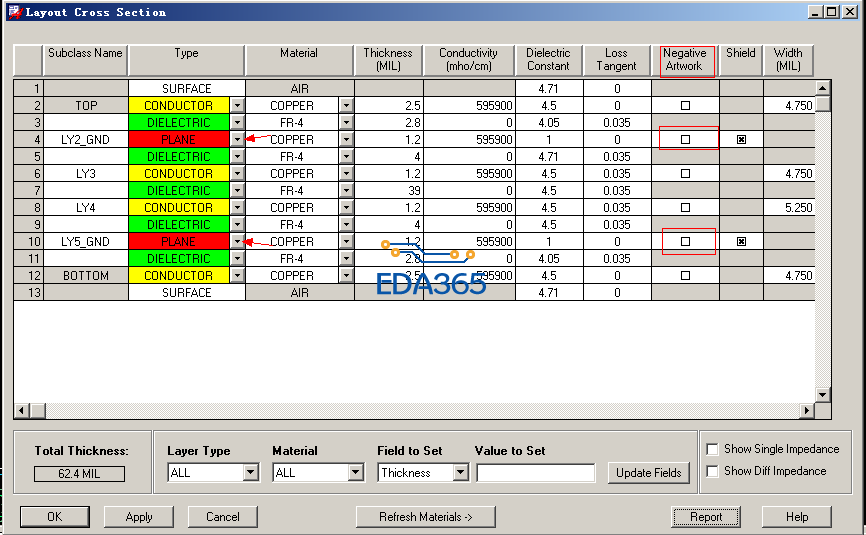

如图：LY2_GND和LY5_GND设置的是Plane，但是在对应的Negtive Artwork选项栏没有勾选，这样设置有没有问题?请教各位大侠。
没勾选就是正片，勾了就是负片
谢谢rx_78gp02a 小编！再问一下：shield选项是什么意思?该层是否受保护?
勾选了shield之后，软件认为平面层是连续的，也就是提取拓扑，做SI分析的时候不考虑夸分割导致的阻抗不连续，可以提高仿真的速度！
明白了，谢谢rx_78gp02a 小编，好人！
