请教：allegro中能不能直接修改pad的net
录入：edatop.com 点击：
请教各位大虾：allegro中能不能直接修改pad的net?我的电源芯片是用LP WIZARD画的，中间有块散热pad，我画pcb板的时候想在pad上打些地孔方便散热，但是allegro会报错，应该是net不一致的原因，但是我打开电源芯片的dra文件，发现在allegro中这块散热用的pad其实是pin类型。这个怎么处理呢?
你在原理图中也把它也表示出来并接到地；另，在PCBEditor中是可以为PAD分配网络的，不过要先在环境选项中勾选logic_edit_enabled
谢谢，如果用第一种方法，那就得对allegro中的那块散热pad（其实是pin）进行编号，请问标号具体步骤是怎样的，关键我选中它后找不到pin number。
如果用第二种方法，是在pcb界面的时候设置环境变量还是在器件封装时设置呢?另外具体步骤是怎样的呢?谢谢。
第一种方法方法，在原理图符号中增加一个地脚，编最后一个脚号，封装符号也同样设置

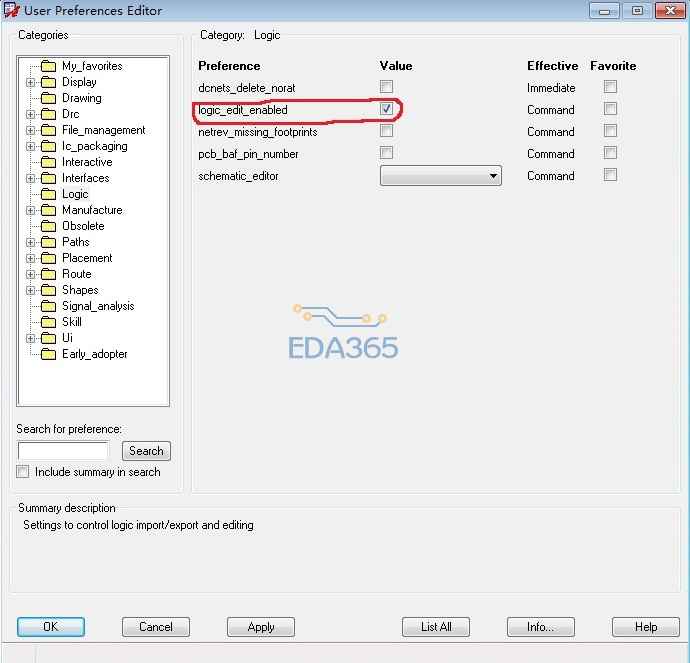

第二种方法，
呵呵，问题用第一种方法搞定，明天试下第二种方法。
不建议在pcb中随意增删网络，还是原理图中做好，导入到pcb中。
