SPB16.3的一个问题，不能输出方形钻孔，大家有没遇到过？

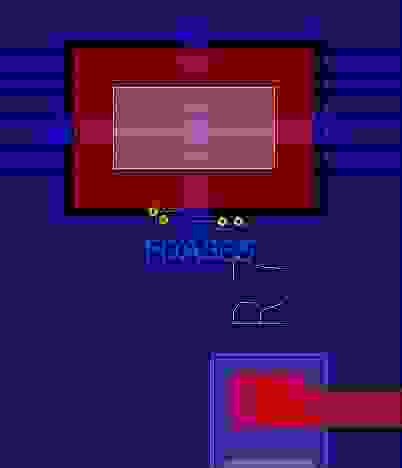

cam350上的图

方形通孔在Allegro中称为异形孔，钻带中不会反映出来，一般有钻孔标记和钻孔表格即可。

是啊，只要有钻孔标记和钻孔表格，你看看钻孔表格里有没有这个方形孔，然后有没有其表示的标记就行，你有开孔，没有标记，人家板厂也会和你确认的

异型孔要出NC route文件

感谢大家的热心回复，这个问题是PCB加工回来后才发现的。已经用cadence做了很多块板了，不涉及异形孔，以前都没出过问题，这次的板子又相当简单，所以这次生成cam文件完成后都没仔细核对就发出去做了。回来一看，坏了……

椭圆或方形孔在导钻孔文件时，都要有一个ROU文件。

又学到了新东西，以前还不知道有这么回事。
可是直接执行NC route...菜单好像还不行，有提示如下：
Processing slot hole data ...
WARNING: Can't find NC Route bit file (ncroutebits.txt)！
          Using T01 to route ALL route cuts.
WARNING: No toolcode of a size smaller than 1 found for a RECTANGLE slot！
          Defaulting to T01 as toolname.
WARNING: No toolcode of a size smaller than 1 found for a RECTANGLE slot！
          Defaulting to T01 as toolname.
WARNING: No toolcode of a size smaller than 1 found for a RECTANGLE slot！
          Defaulting to T01 as toolname.
WARNING: No toolcode of a size smaller than 1 found for a RECTANGLE slot！
          Defaulting to T01 as toolname.
OVAL      slots routed: 0
RECTANGLE slots routed: 4
NC route文件在CAM350里导入报错，提示：
Warning - No header % found, load stopped
这个肯定是route相关的问题，没有这个route文件，CAM350里导入成功。
小弟初学乍练，不懂是哪里出了问题，期待过来人解答，不胜感激

你做板约束规则是通过仿真得到的还是通过经验来的呢?

Can't find NC Route bit file (ncroutebits.txt),
建一个ncroutebits.txt文件放目录下就行了

学习了，谢谢了，之前是学PADS的，现在正学研究SPB 16.3

这块板很普通，没有做仿真，按常规设置的约束规则。

哦，那你做的板子中需要用到仿真的占的比例大不呢?
