请教----LP Wizard 封装引脚编号互换问题

请教各位：

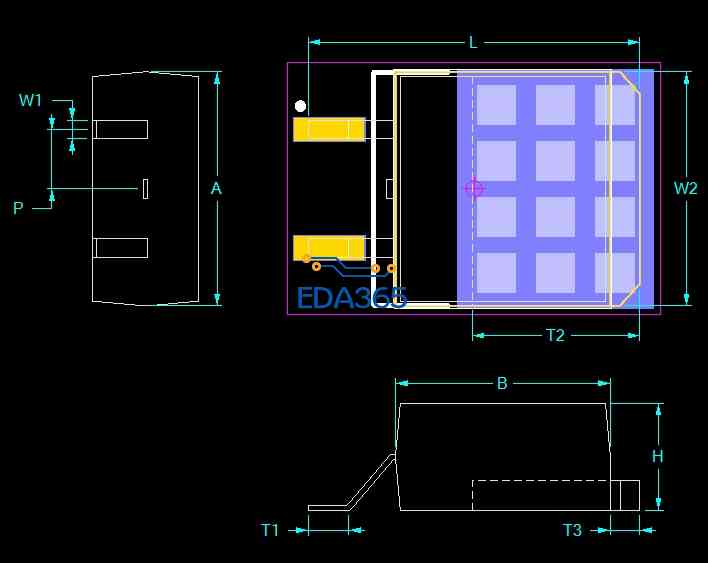

如何调整图中2和3的引脚编号?

LP_wizard上应该没这个功能，我的做法是，先生成dra文件，然后用allegro打开该dra文件，然后再对编号进行修改。
步骤1：delete，在find中勾上text，把原来的引脚标号去掉，
步骤2：add---text然后在class中选中package geometry，在sub class中选中pin number，然后进行编号，完成后保存就ok了。
备注：如果allegro打开dra文件后发现没有显示引脚标号，那么可以在class中选中package geometry，在sub class中选中pin number并让其显示。

所谓的引脚编号是text啊?原来只要修改txt的值就行了！呵呵，本人新手！
谢谢您详细的指导！按照您的方法我已会修改！再次谢谢！（折腾了很久没搞定！）

再请教您一下：

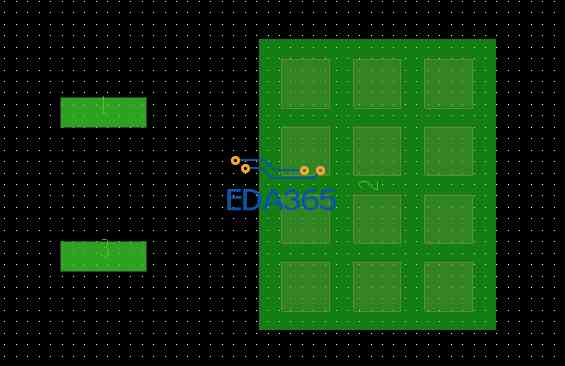

我用LP wizard生成封装后，已按照您的方法修改了引脚编号，可是我发现个问题：生成的封装2脚（已修改编号），pastemasktop层不是和TOP层一样大，而是由12个小矩形组成，请查看图中显示！

不知道这样的封装能否用?（通常pastemask和top设置为一样大的）

你在find里单独勾上pin，然后看下2脚所在的pin到底有多大，这个就是实际的大小，其他不影响。

谢谢您的回复！我看了pin是有的。且显示top是有2脚的方块的！
我发现是这样：LP wizard生成封装时，制作了两个PAD，一个是用于1和3脚的，这个pad中有pastemask且大小和begin一样，另一个pad是用于2脚的，这个pad中只有begin和soldmask，无pastemask信息；打开其dra文件后；逐步打开各个层观察发现：在制作pad时添加了pastemask信息的，在dra中会在stack-up中的pastemask中显示。而2脚中的方块是在package geometry中的pastemask中显示。是lp wizard软件在package geometry中的pastemask层添加的shape。
想请问您一下：这两个pastemask层（stack-up中的pastemask 、package geometry中的pastemask）有什么关系?
是同一层信息吗?在最终出光绘文件时会合并二者信息?pastemask是用于机器焊接表贴元件时加焊锡的吗?如果是手工焊接pastemask层有没有是不是没关系?

两个pastemask是一样的，出gerber时两者会和在一起，pastemask就是阻焊层，不明白你说的“如果是手工焊接pastemask层有没有是不是没关系”什么意思，pastemask可有可无，只不过是阻焊用，一般都要有的。

谢谢！我理解您的意思了！至于我说的那个手工焊接，我的意思是：如果不是批量机器焊接，不加pastemask层也不会有问题?
pastemask应该是助焊层吧?不是阻焊层！

pastemask是出钢网用的，soldmask是绿油开窗用的

这种钢网层是为了SMT焊接准备的，这么大的一款铜箔，全部涂锡膏是不合适的，这款软件产生的封装还是很标准的。

呵呵，没注意，打错字了。

谢谢您的指导。现在本人有个疑问就是：两个pastemask层（stack-up中的pastemask 、package geometry中的pastemask）有什么关系?是同一层信息吗?在最终出光绘文件时会合并二者信息?还请您再指导一下！

LP Wizard 是怎么破解的?
我一直都是用它来算尺寸，可是从来没有生成过封装。

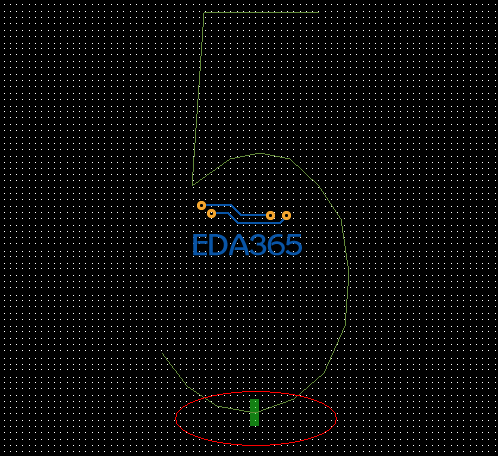

如上图，在allegro 16.5里面，我的焊盘是0.015mmx0.1425mm，结果在做封装时调出的焊盘远远比Pin_Number小，不知道能不能把它缩小到和焊盘差不多大小，前辈们帮忙看看，先谢谢啦！在线等。

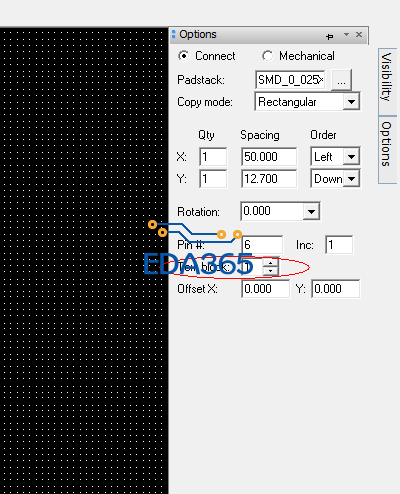

后来发现如上图通过改变红色圈内Text block可以改变Text大小，但是这已经是最小了，能不能改一下这个大小呢！
