Gerber文件在CAM350下的问题，请教大神啊~
录入：edatop.com 点击：
我做了两块板子，一块四层板，一块双层板
生成Gerber文件导入CAM350之后，钻孔文件.drl双层板出现下面图上的问题，反复查找帖子并且修改还是这样，但是四层板却是好的，两块板的设置和操作时一致的，求大神帮忙看看啊
生成Gerber文件导入CAM350之后，钻孔文件.drl双层板出现下面图上的问题，反复查找帖子并且修改还是这样，但是四层板却是好的，两块板的设置和操作时一致的，求大神帮忙看看啊

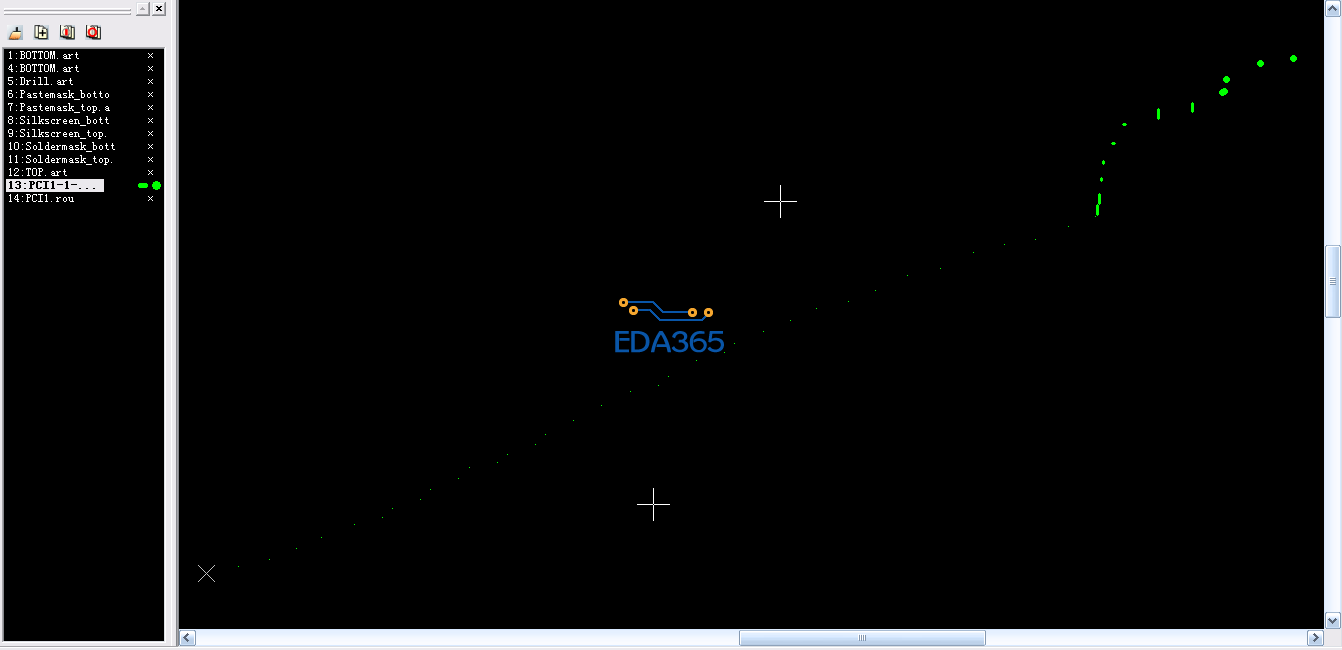

双层板的钻孔文件
自己先顶，急求大神
leading , Traing 沒設定正確
详细如何设置，是在allegro还是cam350设置，但是我的四层板是同样的设置啊?
你在Cadence中设置Drill时，需要设定整数位与小数位的位数。在cam350中导入drill时，整数位与小数位位数应与Cadence相同。
孔是2：3 其它全都3：5.。还有其它参数要一至就OK了。
这几个参数我也是设置了的，但是还是有问题啊，而且我的四层板不用设置，直接导入也不会错啊
问题解决了，先谢谢各位，还是生成钻孔参数文件和钻孔文件时，参数设置问题导致钻孔飞出问题，有这个问题的可以参考一下下面的资料，这个讲的比较详细，特别强调了钻孔飞出问题
http://wenku.baidu.com/view/d5e32c37ee06eff9aef80720.html
