地网络走线不连接

录入:edatop.com     点击:
各位大仙:
我用allegro16.3走线时,地网络走线时,不替换原有的走线,并且鼠标一点就停止哪里了,走出来的线全是一段一段的,不能推挤。望大侠指点:不胜感激。

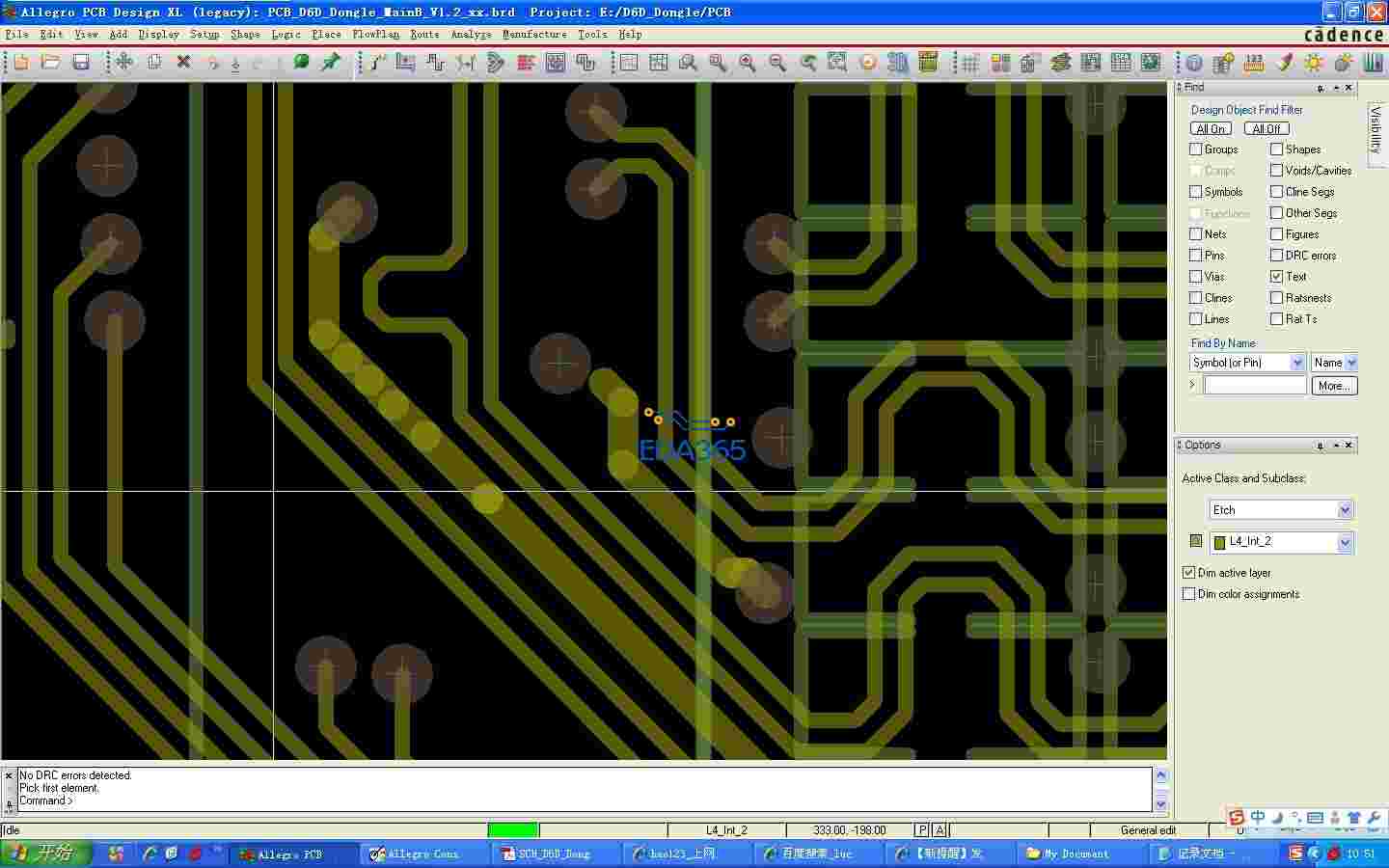

粗线是地线。


路过的大侠指点一下!不胜感谢!这个问题我很困惑!

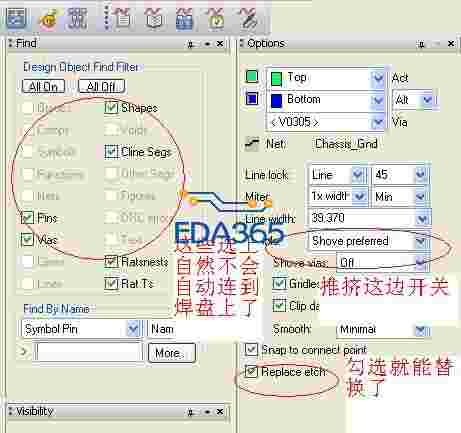

路过的小弟 不知道有没有理解你的意思

谢谢大侠的指点:
不过不是这里的原因,最关键的问题就是地网络不行,其他的网络都可以正常使用的。
在走线的时候,只要一点鼠标左键,走线就停止了。正常情况下,鼠标点一下左键,只是把走线拐弯或把走线固定在哪里的轨迹而已!(不知道我说清楚没有)

将地网络走线删除掉,重现走线一段,然后Copy 这段走线试试!

小弟觉得应该是你地网络设置了什么属性 查看一下gnd网络的属性 把那些属性设置全部关掉试试  edit---property----net----gnd

这个问题我也遇到过,我都是删掉走线重新走的···

谢谢大侠们的鼎力支持,感谢!感谢!问题已经解决!

求大神指教怎么解决的 我也遇到了同样的问题

把地铜皮删除,在重新走地线,就OK了!

走线的时候不要让他自动链接shape。

就是走线的时候不要勾选shape
