紧急求助,关于drc的问题

录入:edatop.com     点击:

163版本,drc处显示batch out of data,一直是红色的,正常是up to data,怎么更新都是红色,现在gerber已经出出来了,但是会报告warning:DRC BATCH OUT OF DATE on this layout。

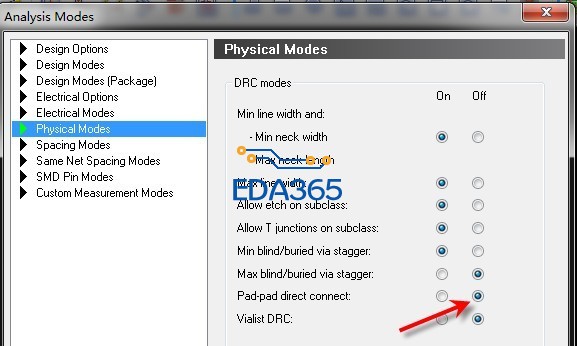

问题已经解决了,可以正常显示up to data了,见下面的图片,把可以忽略的打成off,把pad-pad direct connect打成off




最好是贴个图片出来

规则设置的时候孔没放进去?你出的DRC是什么名字V/N?

放孔就去了。就是有些大焊盘上打了孔,把这个约束关了报告drc是0个,但是还是batch out of data,显示红色。tools下updata drc会显示too many arguments,无法更新

dbdoctor一下

这个图片没看明白,只知道有75个物理错误。能不能看看DRC属性的图片?

不管用,运行updata drc显示too many arguments,无法运行

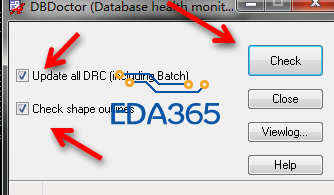

没明白我意思,我是说用下图的方法更新一下


谢谢了,收下
