pads画的原理图如何转成allegro来画pcb，请高手指导，谢谢
录入：edatop.com 点击：
pads画的原理图如何转成allegro来画pcb，问过相关朋友说是公司做工具，请高手指导有没有简单可行的办法，谢谢
把你的网表从pads中导出，然后用导入第三方网表的方法将网表导入到allegro中就可以了
好像格式不一样，pads导出来是asc，allegro导入的没有看到支持这种格式

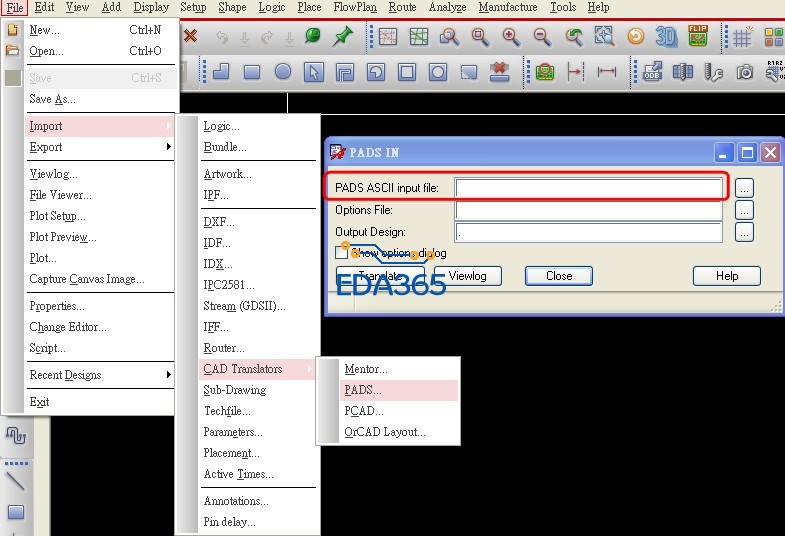

ALLEGRO支持导入PADS ASC文件. ASC文件版本别太高就行.一般05以下都支持.
如下~
嗯，非常感谢，需要一个ini的文件，一会找找看看
