allegro铺铜不成功
录入：edatop.com 点击：
请问各位，你们有没有遇到过，铺铜的时候，铜不上去。add shape之后，只显示这个shpae的边框，但是铜就是没铺上。
（经常是出现最后一步，进行大面积铜GND的时候出现的。所以，不存在铜的铜太小的问题。其它的铜皮显示正常，所以不存在no_shape_fill的问题。）
allegro15.5版本，有输入网络名，正常情况下铺铜。DB check了好几回了。DRC也都是允许的。为啥经常会出现这种情况?

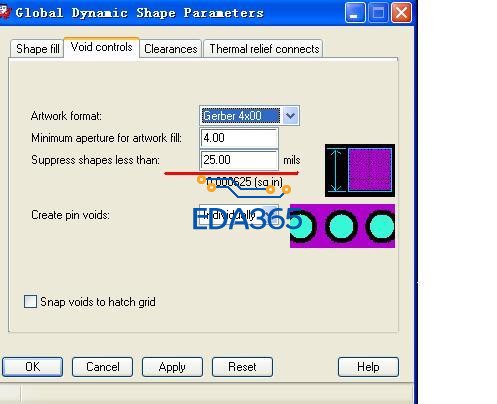

应该是参数设置的过大造成的，可以在
我试了下，还是不行。
是不是铺的铜太小了，，我遇到过铺铜太小后出现类似情况，把铜铺大呢
我的这个，是整块铺铜。
你是不是把no_shape_fill勾选上了啊?
删了原铜，重来一块试试
提升该铜皮的优先级，让其他铜皮避让该铜皮即可
以前遇见过，图纸做完了最后有一层铺不了铜，跟小编同样的问题，翻遍了N多资料未找到解决办法，最后只能一块一块的铺，找出出问题的区域后把出问题的区域单独铺铜再合并！
板子拿来试试 不然都白说。
是不是有超小面积的铺铜没有删除?或者有些走线的锐角引起的?可以放一静态铜上去试试。
ALLEGRO中不是画铜吗，铺铜是哪个命令
如果是no_shape_fill勾上了，是整块板的铜都只显示边框的。所以，没有。
是啊，我现在也是这样处理的。就是感觉太麻烦了。
反复处理，还是不行。
