问下4层板的底层一般会铺动态地网络吗？
录入：edatop.com 点击：
问下4层板的底层一般会铺动态地网络吗?
四层板的话肯定有一层是地平面，有一层是电源平面，顶底层走线，走线完成以后空余的部分都是需要铺上地网络的铜皮的
你的意思是顶层和底层均需要铺上地网络铜皮?
这个应该看公司要求来的吧，也可以铺，也可以不铺，其实已有一个完整的地平面 ，铺不铺都没有太多的关系了，
是你把所有的都做完了以后板子上空余的部分铺上铜皮
恩，明白了，我看了下别人的板子，他只是底层铺了的，顶层没有
你一般做板子会通过前仿真来得到布线的约束规则，还是根据经验呀
线宽是根据阻抗控制算出来的，间距规则的话就是根据经验，只要满足生产条件就可以

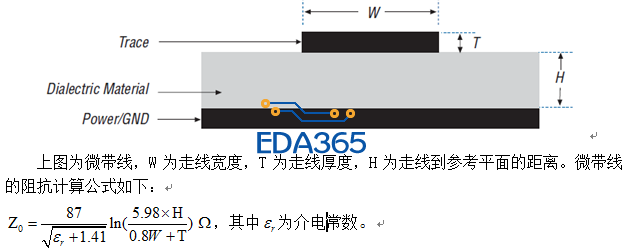

下面这图说明的是走线的阻抗计算公式，当走线厚度、介电常数、介质厚度等定下来后，通常情况下特性阻抗为50欧，线宽就基本确定了，但是有时候要是走线的电流很大，这宽度的走线承受不了呢，通常多宽的走线只能载流多大吧
