关于DDR时钟的Xnet的差分对设置问题讨论
录入：edatop.com 点击：

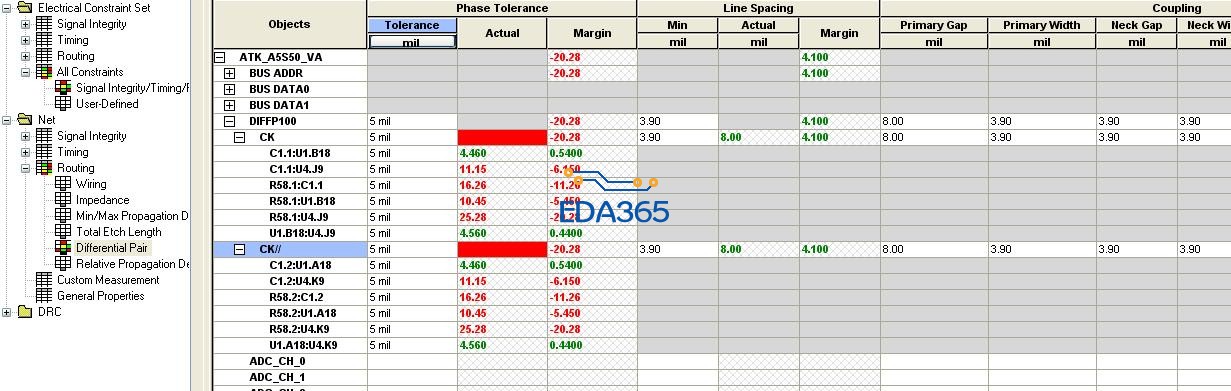

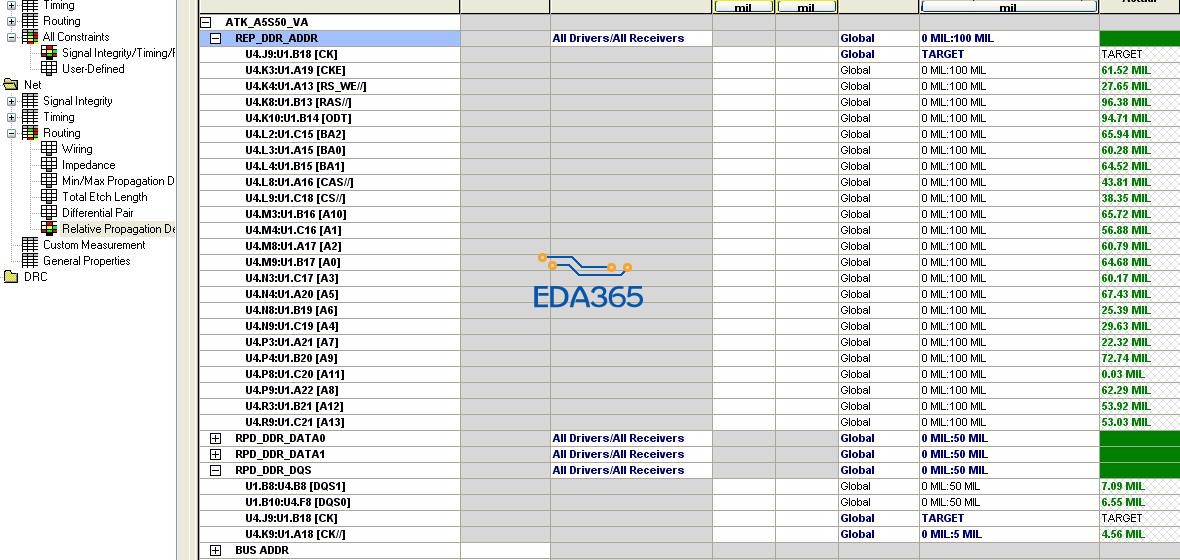

这几天在做个板子，DDR2的时钟CK,CK//都串接了33ohm电阻R1，R2，且并联了电容C1及电阻R58.我已经设置好了Xnet。但在设置差分对的时候，在Xnet中出现很多pin pair见图1，但Xnet CK又要做为address及DQS的参考。那我怎样删除差分对中的其它pin pair，这保留U1.B18：U4.J9.坐等高手指点。
图1
图2
这个不用删除吧！
创建你需要PIN pair就是了
我用的是15.7，在差分对里面不能创建pin pair。多余的pin pair有DRC错误显示在板上。不知道能否用拓扑结构来解决。
学习中！
顶碰到同样问题
一般情况是设置pinpair 然后对其设置matchgroup..还有一种情况是你布局时候,ddr差分都是对称的,你布局时把旁边阻容上的线都做成对称的,他自己就等长了,然后设置时候就随便设就可以了
