Allegro中修改VIA过孔的方法
录入：edatop.com 点击：
Allegro中如何修改VIA过孔的方法

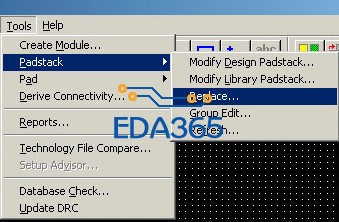

图 1
1.Tools => Padstack => Replace （ 如图1）

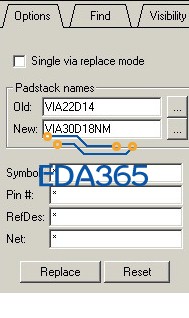

2.在图2, Old处填入（或点右侧按钮选入）你想集体更换的VIA
Net处填入（或点右侧按钮选入）你想换成的VIA
3. 点图2左下 Replace => 回ALLEGRO 主画面点鼠标右键 => Done
图 1
1.Tools => Padstack => Replace （ 如图1）
2.在图2, Old处填入（或点右侧按钮选入）你想集体更换的VIA
Net处填入（或点右侧按钮选入）你想换成的VIA
3. 点图2左下 Replace => 回ALLEGRO 主画面点鼠标右键 => Done
这个要顶
ding.
你的是全局改，可不可以有选择性的改呢?
skill 有个可以局部更改！
应该没有的
可以局部替换！
可以局部替换.
