如何手动添加元件位号？有什么条件限制？
录入：edatop.com 点击：

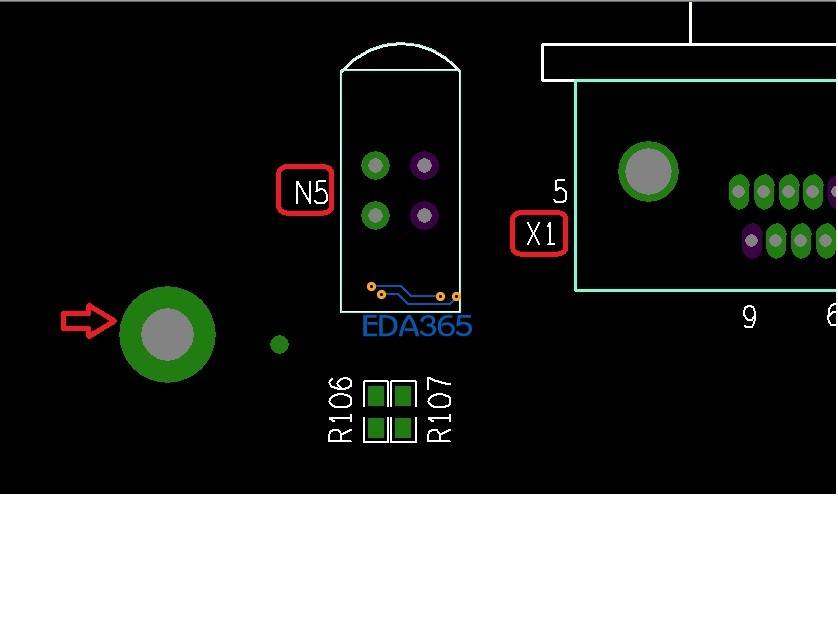

Allegro16.5 ，在pcb 图中手动添加了几个元件，然后用命令“Logic->Assign RefDes",并在右侧Option 的RefDes里设置R1，接着用鼠标点击元件，怎么无法设置成功?提示错误是“E-Refdes was not found！”。
有人试过吗?急用，在线等~~~~~
如果只是加个丝印标识的话不用那么麻烦add text就可以了
不是哦，元件不是从网表带入，是直接从库中抓出来的（比如tooling hole），是没有RefDes的，我想做的就是直接在Allegro中加，不从网表带入，有没有方法?
同问！
