不同网络孔的soldermask相交会不会短路
录入：edatop.com 点击：
如题，两个网络不同的过孔，焊盘间距是7mil，但是它们的soldermask相交了或间距很小会不会短路?哪位大侠有遇到过。顺便问下pcb制造过程中形成绿油桥的最小间距是多大啊?

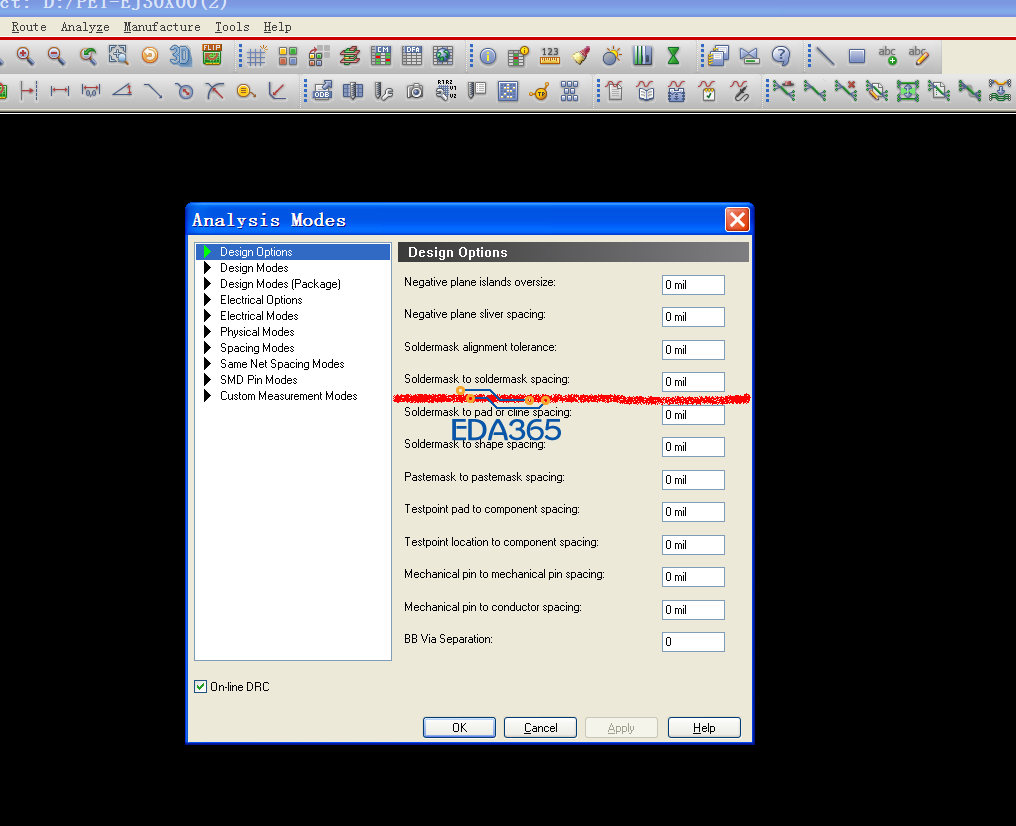

soldermask相交，DRC会报错的。
我的没有报错呢，你是在哪里有设置吗?
不知道你用的哪个版本~~~
我用的16.3的，以前都没设置呢，谢谢你哦，你一般设多大合适呢?
板厂生产最小2MIL，还有长度要求，还有油墨颜色等。还有更小的，，尽量做大吧。
嗯，O(∩_∩)O谢谢
没有阻焊隔离，可能会桥连
我原来做手机板的 是0.1mm 具体的还得问板厂
soldermask指的是阻焊开窗，单边比焊盘大2-4mil比较适合,太大也没有意义，一般取单边大3mil.
