请问为什么allegro铜皮出现虚线边框？
录入：edatop.com 点击：

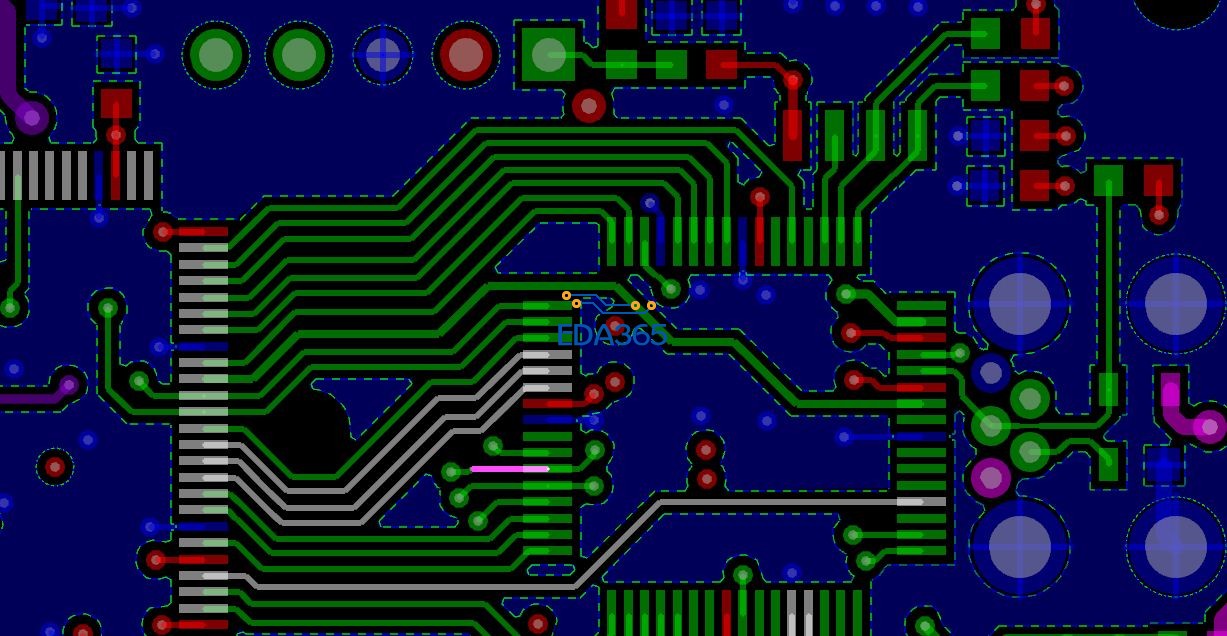

在allegro中，把铜皮接地之后，铜皮出现了绿色的虚线边框，请问这是为什么，谢谢大家！
应该是不用管它就行的
铺铜不是这样铺的，你整版直接一框的话会产生很多的孤岛和碎铜，这个是要一点点的铺的，或者铺完以后再手动修一下
这是什么版本，非常漂亮。
照你那么说，delete island功能岂不是多余的，手工一块块铺要多久啊?
delete island只能删除孤岛，如果你铺铜之后没有手动修的话，除了孤铜以外还有很多的类似于天线的细铜皮，这个用删除孤岛的命令是删除不掉的，所以肯定还是要对铜皮修整一下的。
不是孤岛的问题，我还没删除孤岛，我找到问题了，原因是因为我把铜皮高亮了，关闭高亮就行了，谢谢大家了！
stup----userpreference-----display----highlight-----display_nohightefont
原因应该是你高亮设置成虚线高亮了 16.3以上版本基本上没有差别所以大家都不关注这个设置了
取消高亮，删除孤岛
