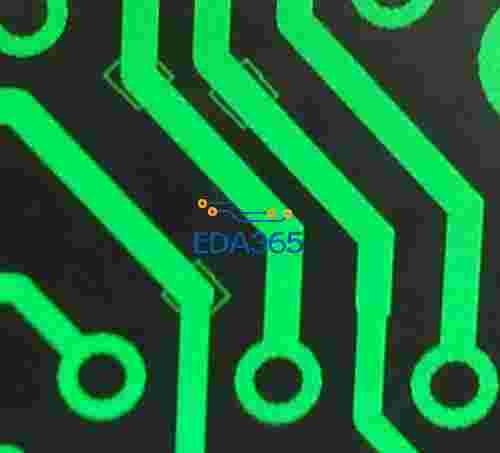

allegro15.5中走线会出现小方格，如图所示
你看看是不是有GROUP属性?
没有 有时候拿旧板来改的话就会出现这个问题
我认为有两种可能：
1、分过板，分割部分会有这样的
2、走线的时候没有一次拉下来，有折点
确实有时候分板会出现这种情况 ，分板出现的呢可以用GLOSS指令消除 但是现在的问题是 没有分过板 找不出原因。
这个一般是走线拐弯的时候或者不是非常直的情况下会有，一般是如果你考了其他板子的线然后直接贴进来pin那也会有这样的情况，你可以不去管它，连接性是没有问题的，pads中可以选择不显示这种小框框，allegro中我就不知道在哪设置了。
嗯 连接是没有问题 只是看着不顺眼。呵呵。
