更新元器件不勾选复位字符会出问题吗,会出什么样的状况

录入:edatop.com     点击:

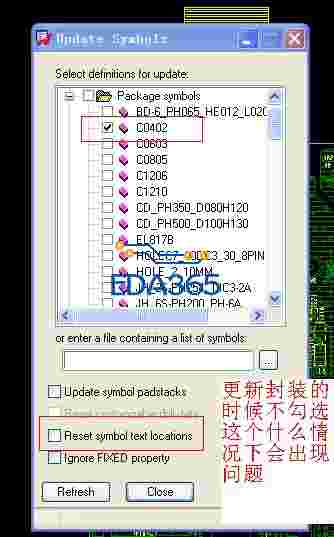

如图


顶一个

没有问题,如果文字已经调好了,就不用勾选了

那文字没调好的时候需要勾选吗  我们上司要求勾选  我想知道不勾选什么样的情况下会出问题 或者说勾不勾选无所谓

3楼说的对,勾选了的话会将这个元件已经调好的丝印打乱。随便你自己勾不勾。

这样子啊  貌似我们公司之前有出过问题 后来我来公司之后都要求勾选  具体啥问题现在却没人说得上了

这个会更新封装里面所有TEXT属性的字符位置和字号大小,假设一个对称器件丝印标识为“1”脚
做封装的人把封装转了90度,但封装中丝印字符1也跟着转了,是没改变的。
而你更新器件时只更新了器件角度,但1这个丝印字符位置却没变,就会导致器件焊反。

谢谢楼上这位大侠,总算明白这个问题了
