drill文件丢失一种规格的所有via的问题

录入:edatop.com     点击:

大家好,又有问题请教

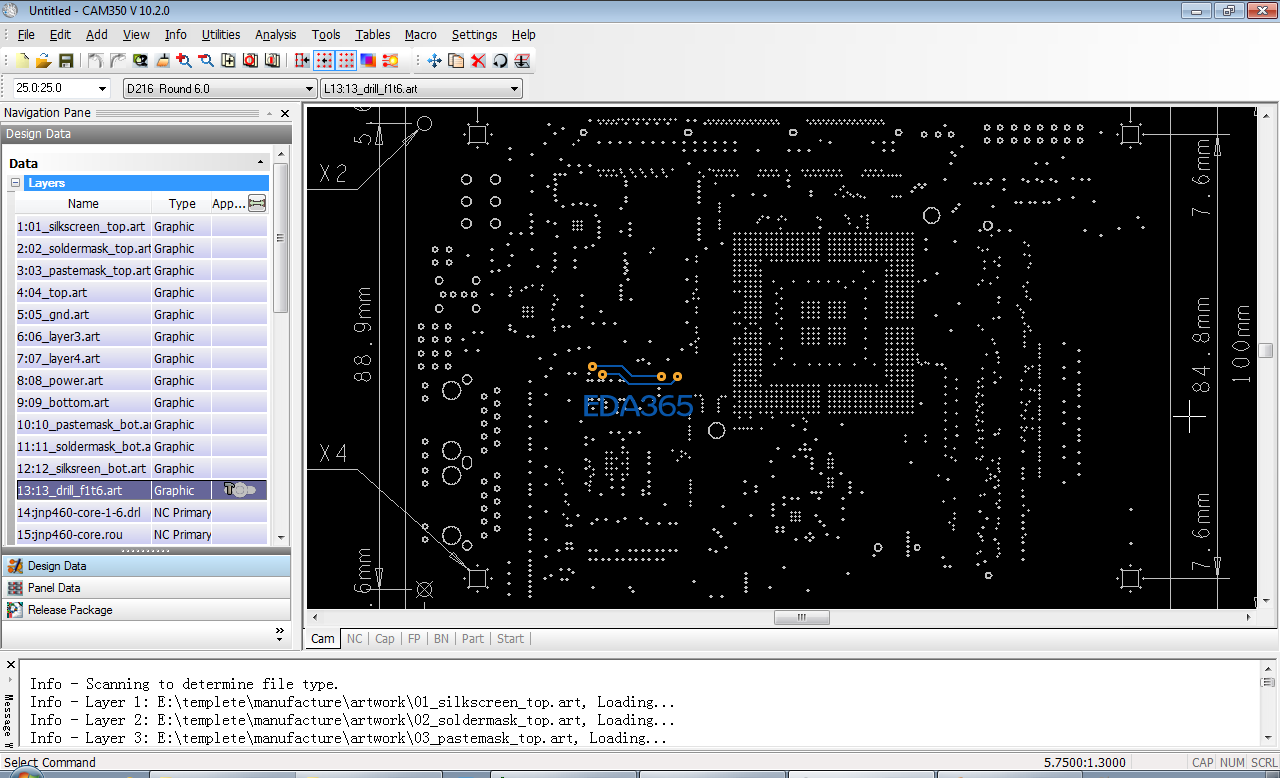

我的一个板图里面有一个比较小的via在出光绘的时候,在legend里都有,但是在drill文件里面就都丢失了,如下图
从bga下面的过孔(图差不多正中的位置)可以很明显的看出来

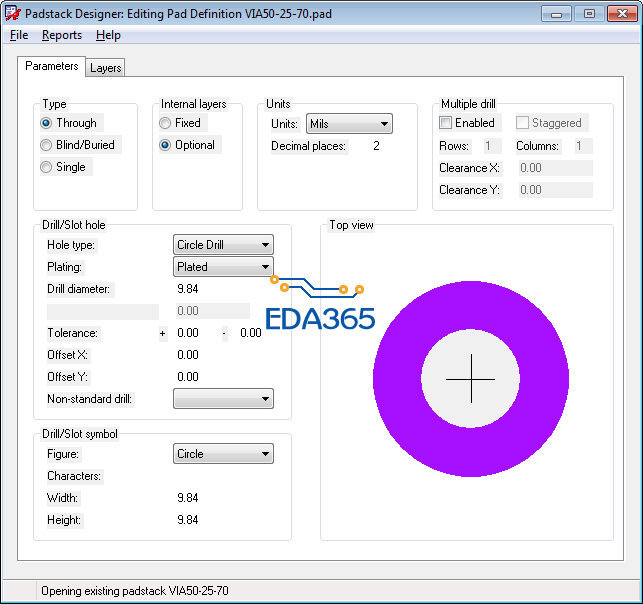

丢失的那个过孔的参数也如图所示
是什么原因导致的呢,
我在工程文件夹下放了一个"ncroutebits.txt"文件,里面的内容是

  1. 0.025                           T01
  2. 0.050                           T02
  3. 0.075                           T03

复制代码

谁知道吗,请告诉我.谢谢先


查看drill的log文件看到了一个问题

  1. (------------------------------------------------------------)
  2. (                                                            )
  3. (                    NC DRILL LOG FILE                       )
  4. (                                                            )
  5. (        Drawing    : jnp460-core.brd                        )
  6. (        Date/Time  : Thu Nov 22 15:24:33 2012               )
  7. (                                                            )
  8. (------------------------------------------------------------)



  9. Processing NC Parameters file ...

  10. NC PARAMETERS
  11. -------------

  12. FORMAT                   3.5
  13. MACHINE-OFFSET                x:0.000000        y:0.000000
  14. FEEDRATE                1
  15. COORDINATES                ABSOLUTE
  16. OUTPUT-UNITS                ENGLISH
  17. TOOL-ORDER                DECREASING
  18. REPEAT-CODES                NO
  19. SUPPRESS-LEAD-ZEROES        YES
  20. SUPPRESS-TRAIL-ZEROES        NO
  21. SUPPRESS-EQUAL                YES
  22. TOOL-SELECT                YES
  23. HEADER                        none
  24. LEADER                        12
  25. CODE                        ASCII
  26. SEPARATE                NO
  27. OPTIMIZE_DRILLING        NO
  28. ENHANCED_EXCELLON        YES
  29. SCALE                        1.000000

  30. WARNING: Design precision is the same as that of the drill output file data.
  31.           Data rounding errors may still be possible.
  32. WARNING: This design contains 3 slot holes that can NOT be drilled.
  33.           They can be processed by NC routing instead.


  34.      Processing tool file nc_tools.txt
  35.      ---------------------------------

  36. No errors found.



  37. Drill files being output to directory '' ...



  38.      'jnp460-core-1-6.drl' created for holes connecting TOP and BOTTOM
  39.      -----------------------------------------------------------------

  40.      Tool  Num     Size      +/- Tolerance     Plating   Quantity

  41.       T09   1. 118.1100    0.0000/  0.0000      PLATED          4
  42.       T07   2.  70.8700    0.0000/  0.0000      PLATED          6
  43.       T06   3.  66.9300    0.0000/  0.0000      PLATED          2
  44.             4.  53.1500    0.0000/  0.0000      PLATED          0 ----  Can't find toolcode in nc_tools.txt
  45.       T05   5.  36.2200    0.0000/  0.0000      PLATED          4
  46.       T04   6.  35.4300    0.0000/  0.0000      PLATED         63
  47.       T03   7.  23.6200    0.0000/  0.0000      PLATED         36
  48.       T02   8.  15.7500    0.0000/  0.0000      PLATED        539
  49.             9.   9.8400    0.0000/  0.0000      PLATED          0 ----  Can't find toolcode in nc_tools.txt
  50.       T14  10. 133.8600    0.0000/  0.0000  NON_PLATED          4
  51.            11. 118.1100    0.0000/  0.0000  NON_PLATED          0 ----  Can't find toolcode in nc_tools.txt
  52.       T13  12.  62.9900    0.0000/  0.0000  NON_PLATED          1
  53.       T12  13.  51.1800    0.0000/  0.0000  NON_PLATED          1
  54.       T11  14.  43.3100    0.0000/  0.0000  NON_PLATED          3
  55.       T10  15.  39.3700    0.0000/  0.0000  NON_PLATED          1

  56.      ---- Total holes:                                        664

  57.      ---- Total head travel:              23.77 feet (7.25 meters)

  58. WARNING: Some toolcodes not found in 'nc_tools.txt' file.

复制代码

我把那个nc_tools.txt文件删除了重新出光绘,问题还是一样的,是不是这个文件在brd文件里面有备份啊?





问题解决,把工程文件夹下的所有不需要的文件全部删除后再出钻孔就好了
