cadence 导入网络表后，发现地线都没有，什么情况
录入：edatop.com 点击：

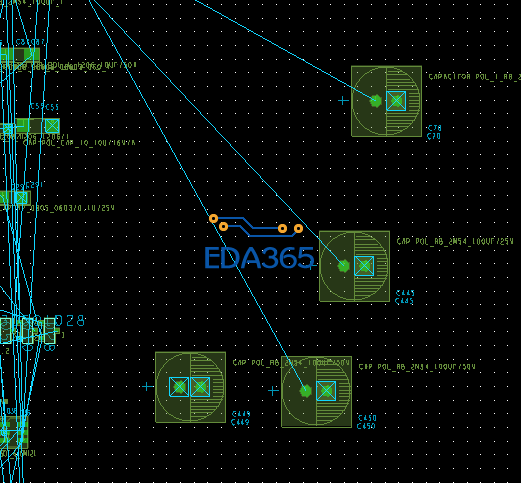

各位大师，小的第一次导入网络表，发现地线全没有，这个是什么情况呢?
不是图纸尺寸问题，请大家告诉下，是不是我原理图里面所有的地 命名都是一样的造成的
靠，发现自己的图纸用A3的小了，导入的时候无法导入:@
呵呵，这是你给GND设置值导致的。把值去掉就有了。
是你把地的属性设置成了no rat，你点击edit property然后在find下选择net，点击PCB里面的net出来属性对话框，找到no rat属性delete即可
把rat线属性去掉就行了，通常情况还需要这样做呢，电源线和地线太多了，看着不爽就搞成这样方便些。
非常感谢，终于搞定了
谢谢学习了
