allegro 测距离
录入:edatop.com 点击:
在PCB设计过程中,测量距离是必不可少的,比如测量器件与器件之间的间隙是否满足生产要求,测量走线与走线之间距离是否偏小。本文主要介绍allegro中如何测量距离,及测量距离工具的使用。
1、 首先打开测量工具,通过菜单Display —> Measuer ,或直接在命令栏输入 “show measure” 打开测量命令。

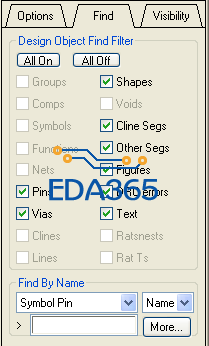

2、 当打开测量命令后,在FIND一栏选择需要测量的选项。次步骤非常重要,选择错误很可能导致测量错误。如下图所示:
图1 Find栏
3、 当对步骤2设置后,然后在PCB上分别单击需要测量的目标,Allegro 会自动弹出测量结果窗口。如下图所示:
图2 测量结果窗口
图2中,A部分分别表示所测量的两个点的坐标。B部分为测量的结果。上图我们测量的是两个PIN之间的距离,主要结果如下:
Dist:两个点之间的距离
Dx:两个点之间的X方向的距离
Dy:两个点之间的Y方向的距离
Air Gap:空隙间距,即两个点之间除去测量目标所占区域外的距离。
本文出自 http://www.nflearn.com/index.php/archives/624
1、 首先打开测量工具,通过菜单Display —> Measuer ,或直接在命令栏输入 “show measure” 打开测量命令。
2、 当打开测量命令后,在FIND一栏选择需要测量的选项。次步骤非常重要,选择错误很可能导致测量错误。如下图所示:
图1 Find栏
3、 当对步骤2设置后,然后在PCB上分别单击需要测量的目标,Allegro 会自动弹出测量结果窗口。如下图所示:
图2 测量结果窗口
图2中,A部分分别表示所测量的两个点的坐标。B部分为测量的结果。上图我们测量的是两个PIN之间的距离,主要结果如下:
Dist:两个点之间的距离
Dx:两个点之间的X方向的距离
Dy:两个点之间的Y方向的距离
Air Gap:空隙间距,即两个点之间除去测量目标所占区域外的距离。
本文出自 http://www.nflearn.com/index.php/archives/624
1、选择Display > Measure 。根据所要测量的元素调整Find Filter中各选项;
2、点击需测量的起始点,此时会弹出Measure对话框,显示该元素及其坐标;
3、点击需测量的第二个点,Measure对话框将会显示此两点间的直线距离及其曼哈顿距离;如果继续点击其它点,Measure对话框还将显示总距离:
其中:符号“+”表示焊盘等元素的中心位置;
符号“□”表示点击位置;
哦,,,辛苦了哦,呵呵,虽然是比较基础的东东,但对新手来说还是蛮有用的。
实用的资料
不错 ,学习了!
so easy tks
测距前先设置一下网格大小,要不会很郁闷。
很务实的一个帖子,支持
学习了
谢谢了,受用
不知道小编对package designer了解多少?能否教我一下?
学习了!
学习了!
这个确实是很实在的。可能很多人用了很久都不知道里面的显示内容到底有哪些。3Q
mark,留待以后慢慢学习。
