一个关于Xnet的大疑问，大侠们快看过来
录入：edatop.com 点击：
于博士视频教程配套的dsp6713工程文件里，有三种Xnet：
一、跨接一个电阻的
二、跨接一个排阻的
三、跨一部分电路的，比如那个音频信号的左右两路信号做处理的电路，两路走线整体又是差分又要做等长的。
前两种Xnet我会设置，请问第三种是怎么设置Xnet的?求解释。

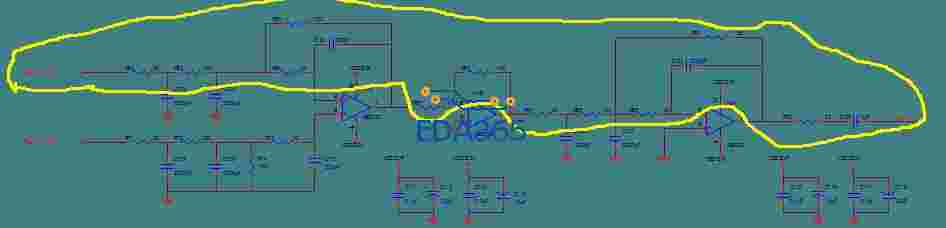

附件即是第三种情况的贴图。
布局注意,分别做,设了比不设更麻烦.
同意 , 不過這個音頻電路應該沒那麼高的要求要等長
又是差分等长，又是左右两路?
不如这样：左右两路相同模块做复用（布局、走线和过孔都一致。就能保证绝对等长）。然后在不能做到复用的地方绕等长。这样一来你都不用设xnet了。相当于是绕一个点到点的拓扑等长。
