讨论如何检查丝印问题

我每次现在PCB里调整，然后觉得没问题时会将其导入CAD中，TOP和BOT都会导一次，且连带器件的丝印外框，这样检查丝印会更简洁，习惯这样了。

器件一个一个的高亮 高亮一个器件相应的ref就会跟着高亮 就是费时间  保证你不出错

楼上的方法比较可靠。

CAD?autoCAD吗?

我现在是选择移动文字。把所有的ref都点了一遍。还有其他的问题。比如说有些时候会误删除些丝印的东西。比如说有些电阻的丝印框被删掉了。虽然无比小心，但还是会漏掉。

你不要用移动的 用高亮器件其它的find里面全部off只选器件 肯定不会出现误删丝印这种情况 一个个高亮过去 若是在画板过程中被你误删的你也能检查出来 不要贪快 有耐心的一个个的点过去  不会有问题 我个人一直用这样的方法

嗯，我用的是2007，因为导出来的时候我只选器件和其ref，所以检查的时候很方便，看你个人喜好了，因为我还要做图纸，所以正好做这个工作。

1.先確認所有Assembly 的Refdes 是否全部在Symbol中心
2.顯示Assembly 和 Silkscreen 層
3.再以區塊的方式,一個一個區塊檢查(該區塊會比較亮,其他地方都很暗)

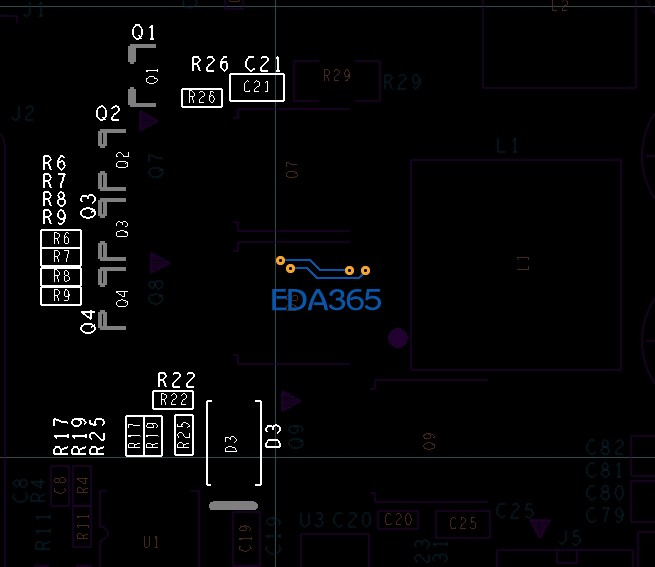

如下圖,很明顯的確認是否有文字交叉

人工的肯定不能保证100%，现在主要依靠现摆放到零件中心的skill和check只能有两个方向的skill，其他的是人工了

像IPC板子及server板子，top.bot有幾千個點，人工check很難保證是否有問題。
