如何添加过孔

录入：edatop.com 点击：

请问，在设置好板层后，走线时如何添加自己做的过孔，在哪里指过孔的路径?

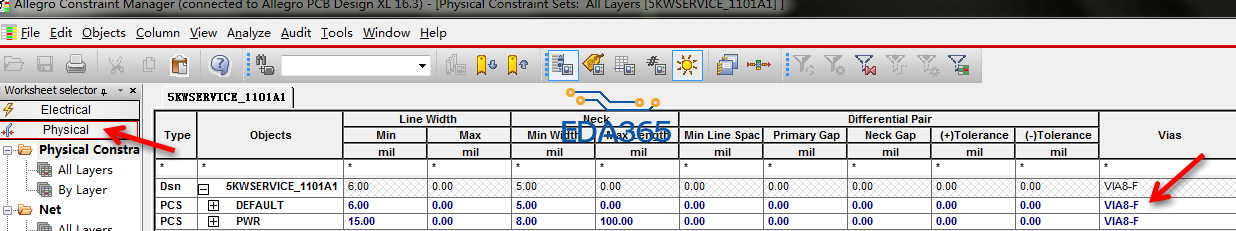

如上图所示，在箭头所指处添加过孔类型

这里么?那怎么把自己制作的过孔添加到这个列表清单里，添加成功后就可以直接调用了吗?两个问题，谢谢~~~

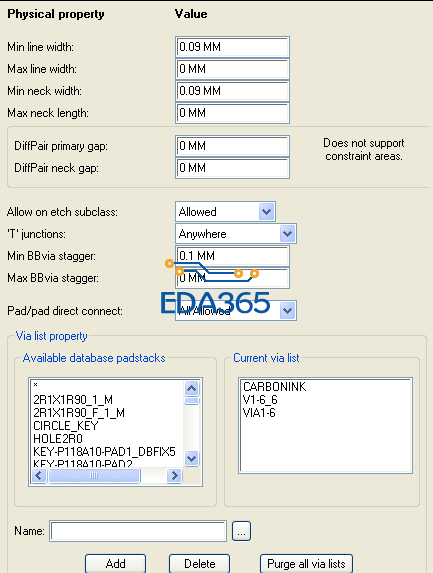

是的，直接在左边的框里面点击你需要的过孔，点完以后你选择的过孔会跑到右边的那个框框，然后点击ok就可以了

嗯我的意思是自己制作的过孔是如何添加到左边的那个列表里，路径在什么位置?

全板通孔，一般情况咱们用哪种类型的通孔?

如图

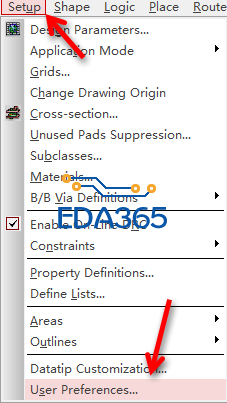

首先设置你的库路径

你的是15.x版本的

孔的类型是和你的板厚有关的，板子越厚，孔径越大

是的。

好的，谢谢了

把过孔的路径添加进来，它自然就出现在里面了。
