ALLEGRO中region设置无效

大家帮忙看看为什么在约束管理器中设置的region不能生效?求助各位大侠~~
DDR2中数据线的net class设置的线宽是10mil，region中设置的region-class是4mil，当线宽是5mil时region中报错，是L-L的错误类型，即region-class中设置的约束根本就没有起作用。

把规则约束贴出来看下

约束规则如下：

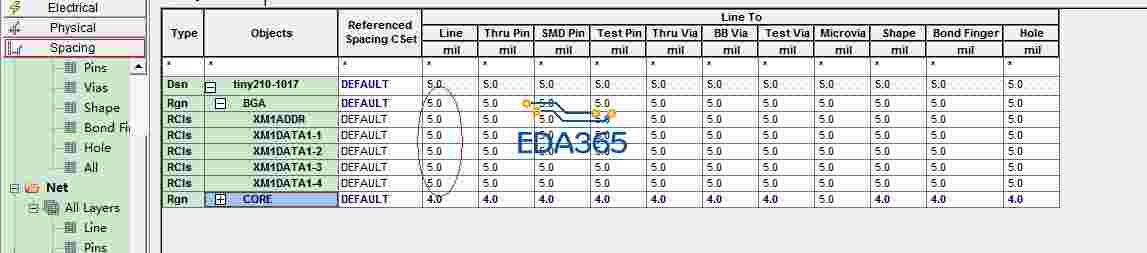

图1

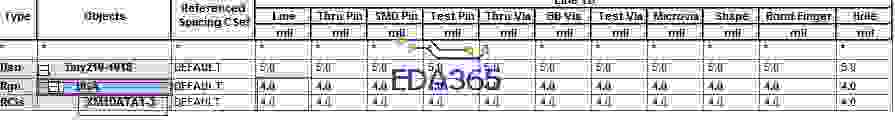

图2

你这个报错是在region区域的边界处还是内部?

在region内的

我看了你的截图，你的错误提示是 constrain value是10mil，你实际只有9mil；你的region是5mil；region的优先级是高于net class-class的；9mil>5mil应该不会报错（前提是你的region设置没问题），所以你tools-update drc试一试，更新一下。

大侠，我的设置过程是这样的：

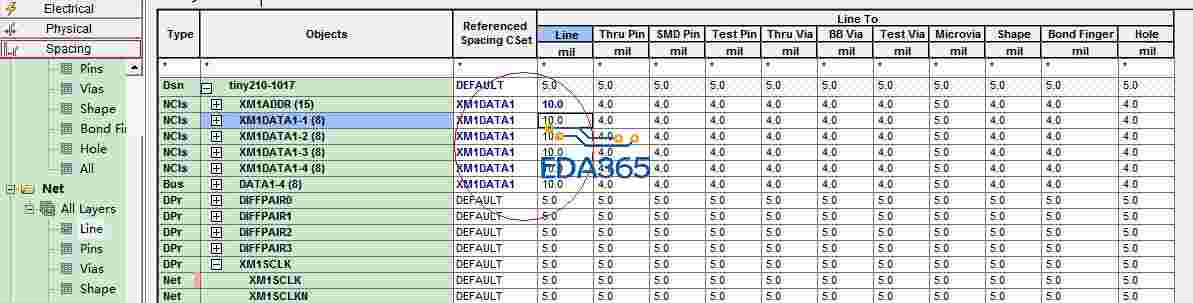

    我建立的class（xmidata1-3） 中的线间距为10mil，如下图1.
    然后又建立了一个region（BGA）,线间距的约束为4mil。然后再region下建立region-class项，线间距约束为4mil。如图2.

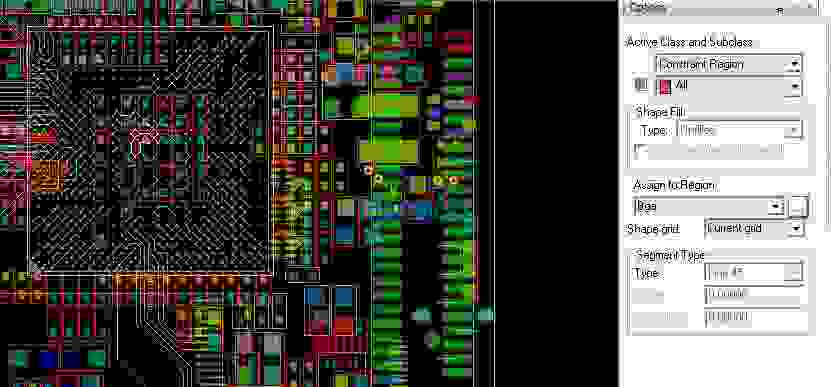

    最后在我的板上通过shape-rectangular建立了一个约束区，并分配了约束，如图3.

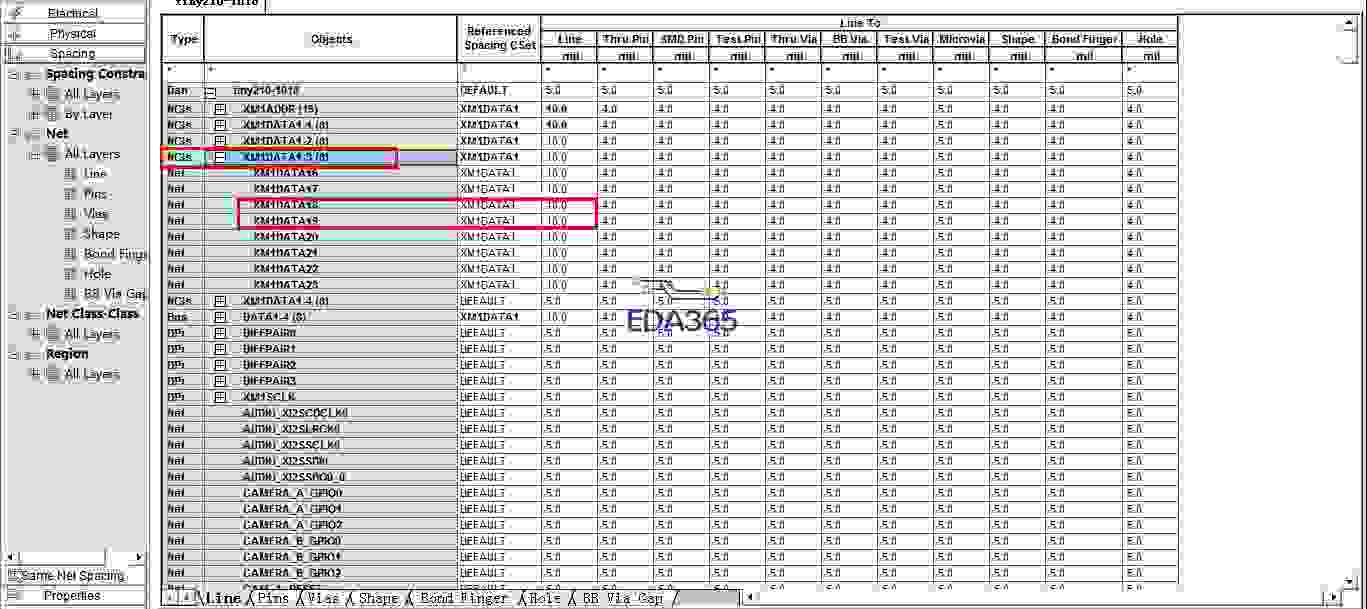

    并更新了一下tools-update DRC，结果还是不行，如图4.

图1

图2

图3

图4

看你的出错位置似乎是在region区域的边界处呀，否则不应该是那根斜线跟横向的线报错，而应该是两个横向的线报错。

我确定是在region内部，并且报错的也有两横向线。

我知道是什么原因没有生效了，原来是在画区域之前就要指定约束的规则~~

差分对为什么在region中走线，region的规则怎么也不生效呢?

差分对的在PHYSICAL中设了NECK MODE值就好了

谢谢了~！另外设置constraint mode>physical mode>min neck width勾off，DRC就不显示了吧?

你这两个值设得都不一样吗 我一般在同一阻抗下这两个值设成一样的 呵呵
