allegro走线上的小方框是怎么回事？
录入：edatop.com 点击：

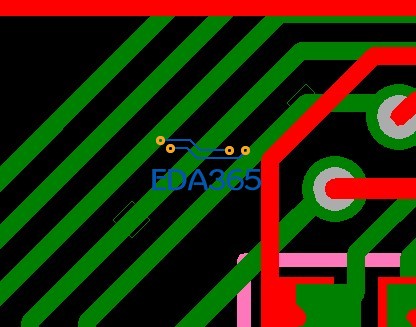

今天看到一个板子，发现这个板的走线上有很多小方框，就和PADS画的图一样。不明白是怎么回事，上来问问。是用16.3画的，有知道的说说，谢谢中！
你这ALLEGRO搞得和PADS一样
我也遇到过，感觉像是两段线之间有间隙。把线删掉重新拉一遍就好了
你怎么当小编啦
O(∩_∩)O哈哈~，这话问的，以后有问题多交流啊
是不是有group属性?
这是因为有group的原因吧
我的經驗是~~有些線路套用模組~~只要有修改到線路,就會出現方框~~要把線段都殺掉重新拉線~~就不會再出現
我记得 我 原来 在那里看到了 怎么解决的 现在忘了 好像 是在那里设置一下
重新拉一下就ok啦
有谁能说点一针见血的办法。直接说怎么解决。
edit->group-选中这个group-disband，如果不知道这属于哪个group，show element查看
有时候是分区域走线，合并时候造成的。PARTIONS
如果你的线是别的地方贴过来的 或合图形式后，有SLIDE，或修改的都会有这个现象 在板子上自己走的线是没有这个问题的
