菜鸟疑问！请指点
录入：edatop.com 点击：

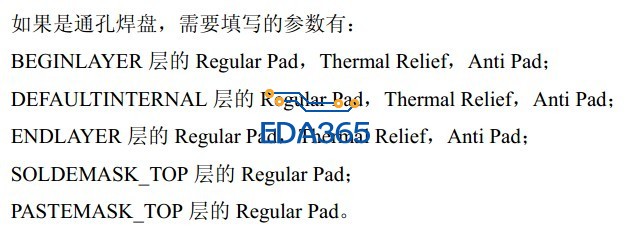

一直都在用PADS,最近开始学Allegro,看到教程里做通孔焊盘的设置,请问是否正确?如下图:
为何SOLDERMASK 和 PASTEMARK中只设置了顶层而没有设置底层,还有通孔一般都不用PASTEMARK的吧,除非SMT工艺有特殊要求外！
SOLDERMASK 和 PASTEMARK我 都不加，根据习惯，规范就是SOLDERMASK 和 PASTEMARK顶底层都加上。出gerber不需要通孔PASTEMARK top或bottom ，出gerber再选择就可以了。还有的人SOLDERMASK 和 PASTEMARK都不加，加在filmmask top了。
LZ你的single layer mode勾上就有了SOLDERMASK 和 PASTEMARK底层了
谢谢，都加上，出Gerber再选！哈哈......
