求指教 allegro如何画 开槽的椭圆焊盘和开槽矩形焊盘
录入：edatop.com 点击：
求指教 allegro如何画 开槽的椭圆焊盘和开槽矩形焊盘！
开槽?是通孔吗
是不是异形焊盘

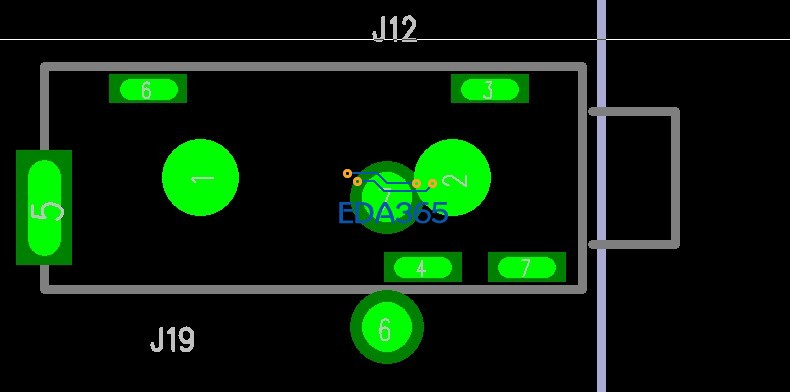

就是，如下图的4 7 3 6 5 这几个焊盘，是通孔的， 我尤其不懂的是，allegro画此种焊盘的热风焊盘，求指教是怎么画的?
这个是在 PAD_DESIGNER 选项里面的，通孔用的是椭圆形的，外面用方形的而已

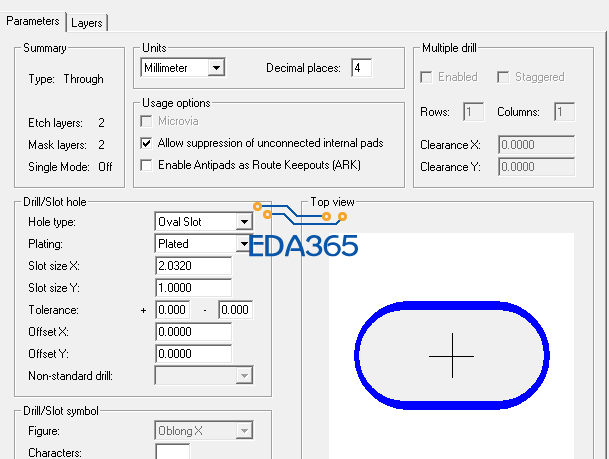

图一设置 通孔 选择椭圆

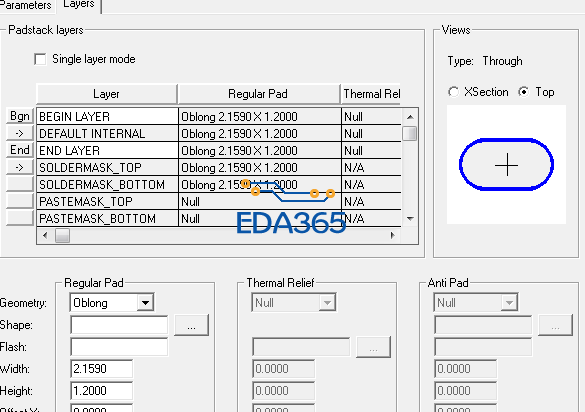

图二 设置 外面焊盘 选择椭圆 ，注意尺寸
兔三 设置焊盘为 方形的
请教jin131421li 大侠

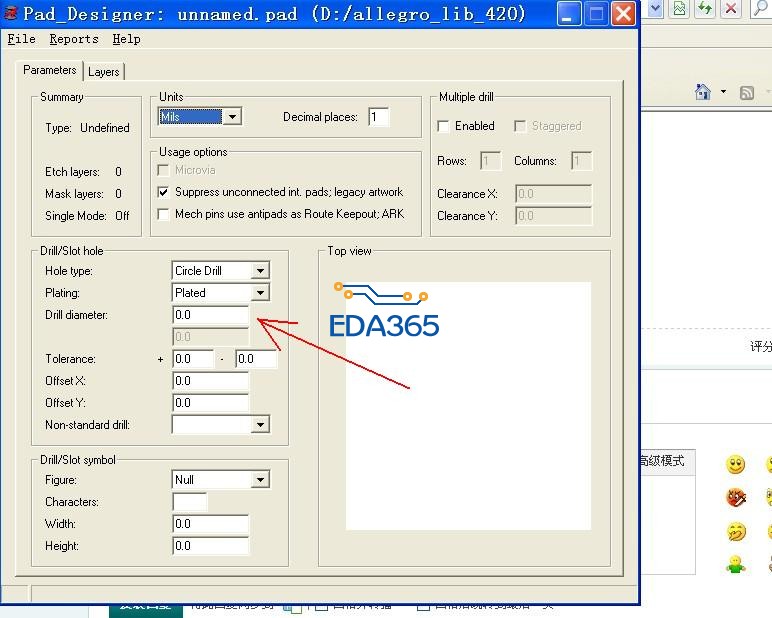

如图，箭头处要不要设置呢?
还有，A 处我知道可以画个shape(挖空的)，C 处可以画个矩形的阻焊盘
那么 ? 处的热风焊盘怎么画呢?
这种焊盘 出gerber要注意 不然出错的 最好标注下
多谢jin131421li 大侠指点！

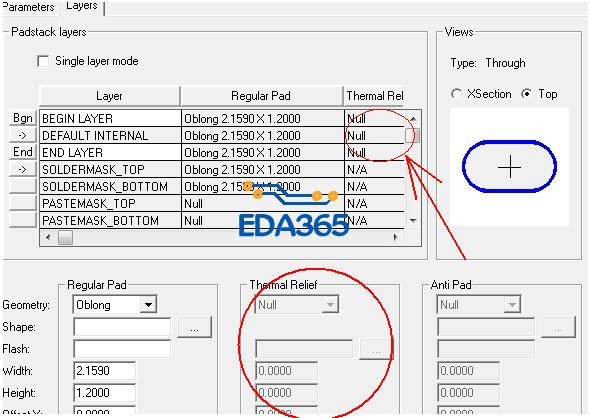

再请问下，如下图箭头处 热风焊盘 和反盘 不用设置吗?
