请问高手
我从allegro 转出gerber文件
格式6X00,结果所有的trace 都变很细
请问有谁知道哪里出错
出274X吧，主流
精度设置不对吧
因为客户cam350是旧版的,所以看274X的格式

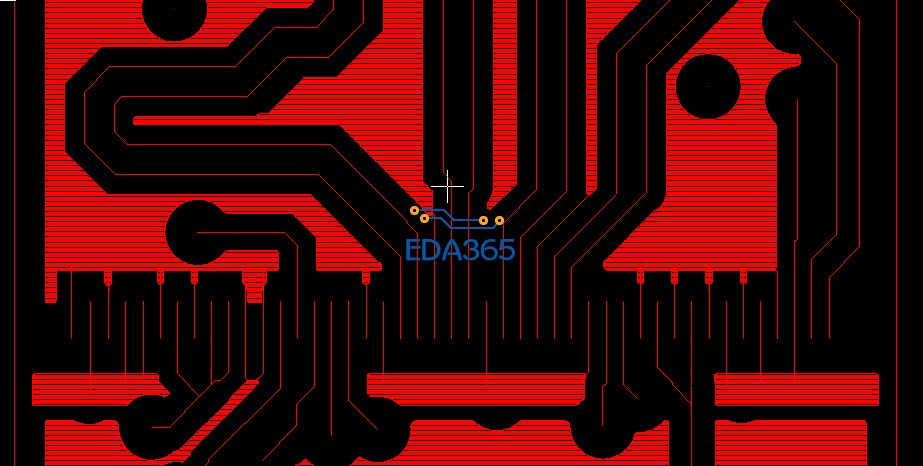

同一层会变成3层,如下图
客户会认为这样有问题
是你CAM350里的单位选择有问题，不是gerber文件问题
不知道在cam350中按“F”键有没有用
查看gerber文件有没有导入art_aper.txt文件 ，还有设置UNDEFINED LINE WIDTH的线宽
274x本来就是分开的，设置下cam350进行组合即可
用CAM350的MOVE命令把这些元素移动到同一层即可。秒秒钟的事
6X00?这个一般不用吧
