怎样删掉多余的线

录入：edatop.com 点击：

在原有PCB基础上改版
新的原理图导过来之后，很多多余的走线
怎样一次性全部删掉?
一根根手动删除费时且容易遗漏

因为大部分还是要保留的
只是删掉那些已经没有电气属性的走线

glose有这功能

谢谢香雪海
什么是glose 怎样使用

在route的最后一项有一个glose，那里面就是对全局的走线进行优化的，可以删除所有空网络的线，我家里没装软件，没有办法截图上去

试了下还是不会等你明天帮我看吧呵呵

这些选项全部都选么?

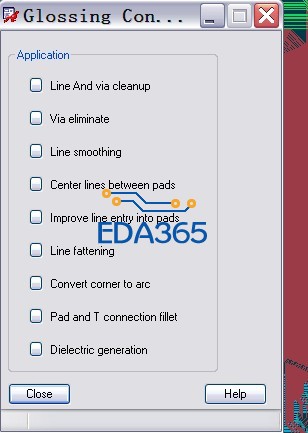

如下图所示，选择这两项

谢谢这个命令真心好用
