这两种过孔走线有什么不同吗？
录入：edatop.com 点击：

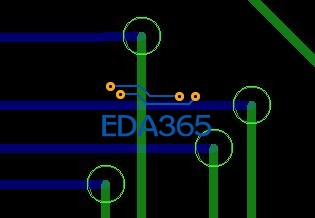

我一般是这样走的，因为直接90度就折过去了。
但我看其他人很多事这样在45度折一次:
过孔都是和上下两层的走线垂直的，这两种画法有什么区别吗?
但我看其他人很多事这样在45度折一次:
过孔都是和上下两层的走线垂直的，这两种画法有什么区别吗?
个人认为没有区别。
感觉45度的好，可以试着想一下，把它看成管道，哪个阻力和反冲作用力会大些。
我一般都走钝角 对于低速的都无所谓的 高速 700 800M 甚至1G的就要讲究了
个人认为，第二种的走线长度会更加短，会对信号干扰啥的比第一张小！另外那样看着第二张图比第一张美观！
没什么区别，避免90度是因为拐角的铜皮增加导致阻抗改变，既然打了过孔，钝角和锐角都不会改变走线宽度。
谢谢大家！
同层需要避免锐角。
