如图所示，差分布线----创建一个新的电气约束的问题
录入：edatop.com 点击：

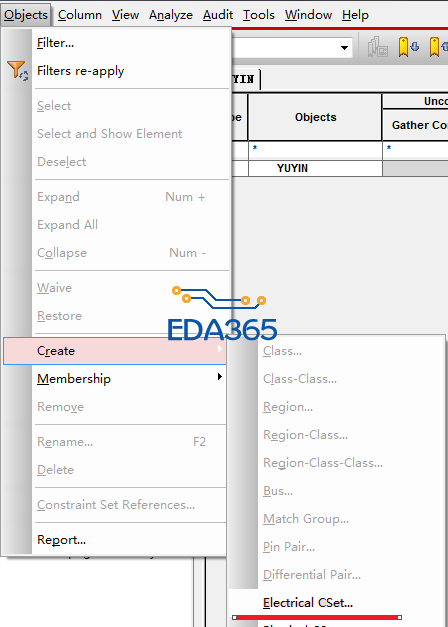

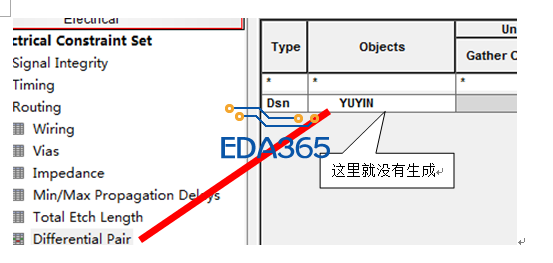

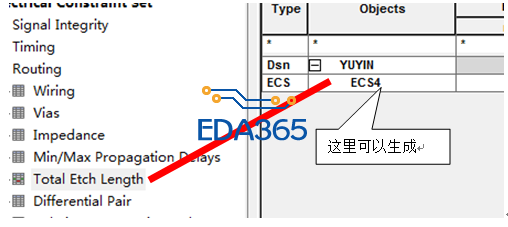

如图所示：我创建一个新的 Electrical cset ，但出现问题了， routing 界面下 里面除了differential pair 下没有生成，其他都有了，可我就要 这个啊，为什么?
还有我刚才的一个问题http://www.eda365.com/thread-80421-1-1.html 楼下兄弟的回复 是可以解决，我现在创建电气约束 又出现问题了，是不是我 软件问题 ?
整理成文档的话需要点时间
规则不是那样创建的
我看书上 是 选好差分对后，就是设置这个玩意(电气约束)，好像算是一个选项吧，里面设置一些距离什么的
没错
额，这么简短啊，问题还没解决呢
自己尝试了一下，同样的步骤用在别的 PCB中，发现可行，只有这个PCB不可以，所以，无解
