使用SHAPE做屏蔽罩
录入:edatop.com 点击:
各位大侠:请赐教一个问题:使用shape怎么做屏蔽罩呀?
我做出来后,在铺地的时候不能避让,是怎么回事了!

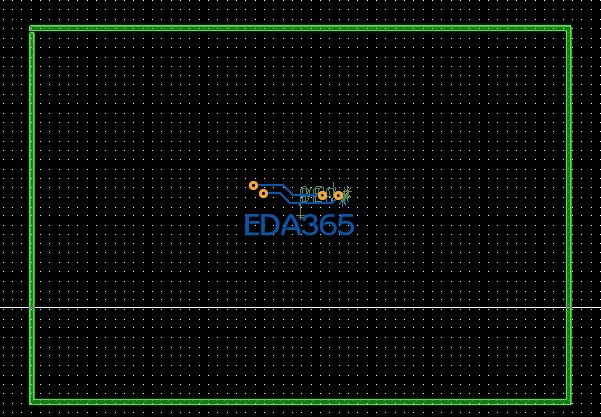

我是在SHAPE哪里做好实际的尺寸,使用的polygon 画的的方框(默认设置),在做焊盘,最后做封装。做出来的就是不能避让铜皮。
我做出来后,在铺地的时候不能避让,是怎么回事了!
我是在SHAPE哪里做好实际的尺寸,使用的polygon 画的的方框(默认设置),在做焊盘,最后做封装。做出来的就是不能避让铜皮。
这些shape bug,allegro经常出现,无解!
屏蔽罩----soldermask层开窗。
soldermask层开窗.
谢谢以上小编的支持。
开窗这个方法是知道的,但是在做钢网文件的时候,比较麻烦了,因为钢网文件要么没有这个屏蔽罩,要么就是一个闭合的框。
不知道有没有高手使用过SHAPE做屏蔽罩的
soldermask和paster都要画线
把你做的库发上来看看,是不是那里做的有问题?
屏蔽框是接地的,铜皮也是地铜皮,当然不避让了,要避让就在屏蔽框内部添加route keep out,屏蔽框的sold paste层可以用一小段一小段的shape做,这样做出的钢网才能延伸到屏蔽罩内部不至于都挖掉了。
谢了,方法有很多种,我用一个小焊盘加SHAPE做屏蔽罩了。谢谢大侠们的热心交流!
