Allegro走线中的小方框是怎么出现的?

录入:edatop.com     点击:
有没有高手帮忙解决下   这个问题啊   这种方框是怎么出现的   怎么可以删除呢   是什么原因出现的呢


拉线的时候有断点,删除重新拉就可以了

是因为有做过 Create partitiong  的原因,如过在割板前 线是锁定的 更容易出现

我也遇到同样问题,很烦,大侠们有没有解决办法 !

楼上都不对,走线定了group,删除group即可

最后点GLOSS.



同意!

先要取消GROUP,再进行上面我发的图片操作.

group  删掉 即可

group删掉,然后把线拿起来,原地放下即可!

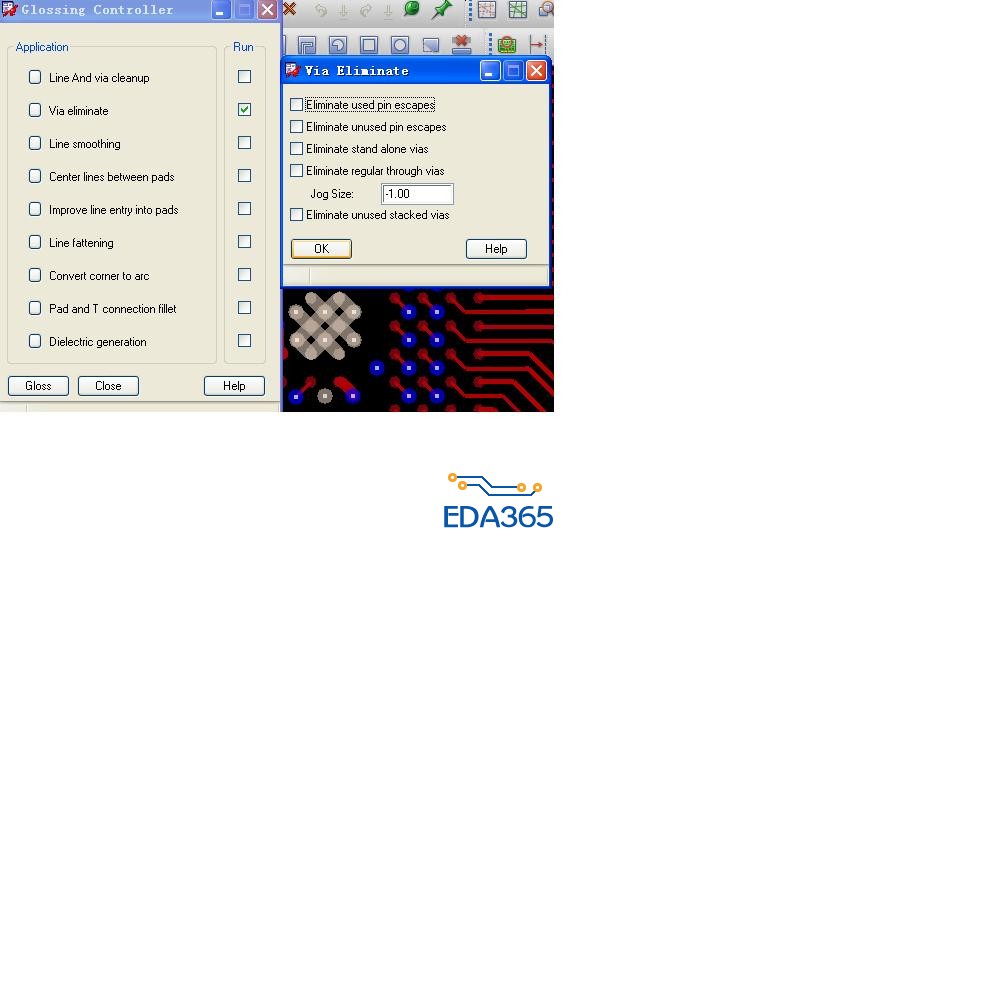

你的第一张图里的那个via eliminate窗口,需要勾选什么吗?每一个代表什么意思啊?

按照我的图片的设置做就行了.

把这些线导出subdrawing 然后再导入就可以了,希望对大家有帮助!
