用封装向导制作的PCB封装 和 手工制作的看起来不一样啊?

录入:edatop.com     点击:
我在制作元件PCB封装的时候,分别用了封装向导和手动制作,但是调用的都是自己制作的同一个焊盘,而向导制作完成后,焊盘的样子只是轮廓,不是实体。手动制作的则相反。请问有区别吗?

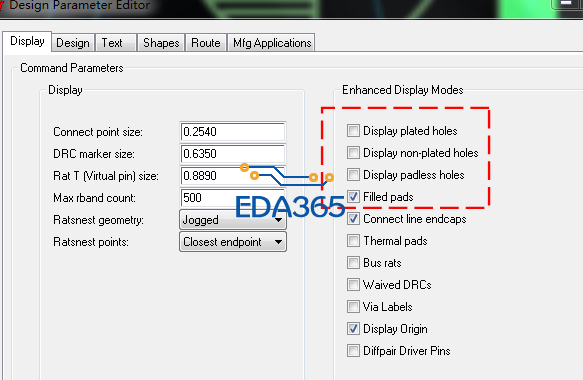

发个图片看看,感觉是你设置问题,你看 如图红色部分,是可以让 焊盘显示 轮廓(第一和第三选中)或者 填充(第四选中)显示


同意2楼的
而且向导和手工的 还有点区别
颜色不一样
向导多了层dfa-bound

学习了,谢谢!
