请教关于电源层的分割问题

诸位好,我最近和同事讨论一个问题,就是关于电源层形成环的问题.

就我想,电源层分割成形成环,如果很小当然无所谓,但是如果大了,由于这个环内部肯定包括许多芯片啊什么的,肯定有磁场变化,这个环相当线圈,内部磁通量变化,会在上面形成电流,平面有阻抗,然后会有电压波动,电源质量会变差,和电源本身噪声纹波叠加会很大.  但是如果从某个地方把这个圆切开,貌似也不合适,会使路径变长.
请教各位,这样的分割合理么,我的理解错误么.求指教.谢谢.

已经误入歧途了 ，si还建议每块电路板加屏蔽罩呢，加还是不加?只要对电源进行分割，都会出现上面的情况，都会有所谓的“环路”，除非你每个电源用一个平面；问题又来了，电源最好有紧临的地平面做耦合，那么，你除了要增加电源层还要增加地层，有多少个电源就要多少个平面x2，完全不现实。

谢谢小编,我看了几个大公司的板子,到没有看到出现这种情况,他们的布局考虑的比较好,所有电源都是一块一块的,没有出现一个包另一个的的情况,所以也没得出什么结论.
那弱弱问下小编,是不是不论板子大小,这种分割环的形成都不会有影响呢,我的考虑是不是多此一举了?我菜鸟一个,见笑见笑.

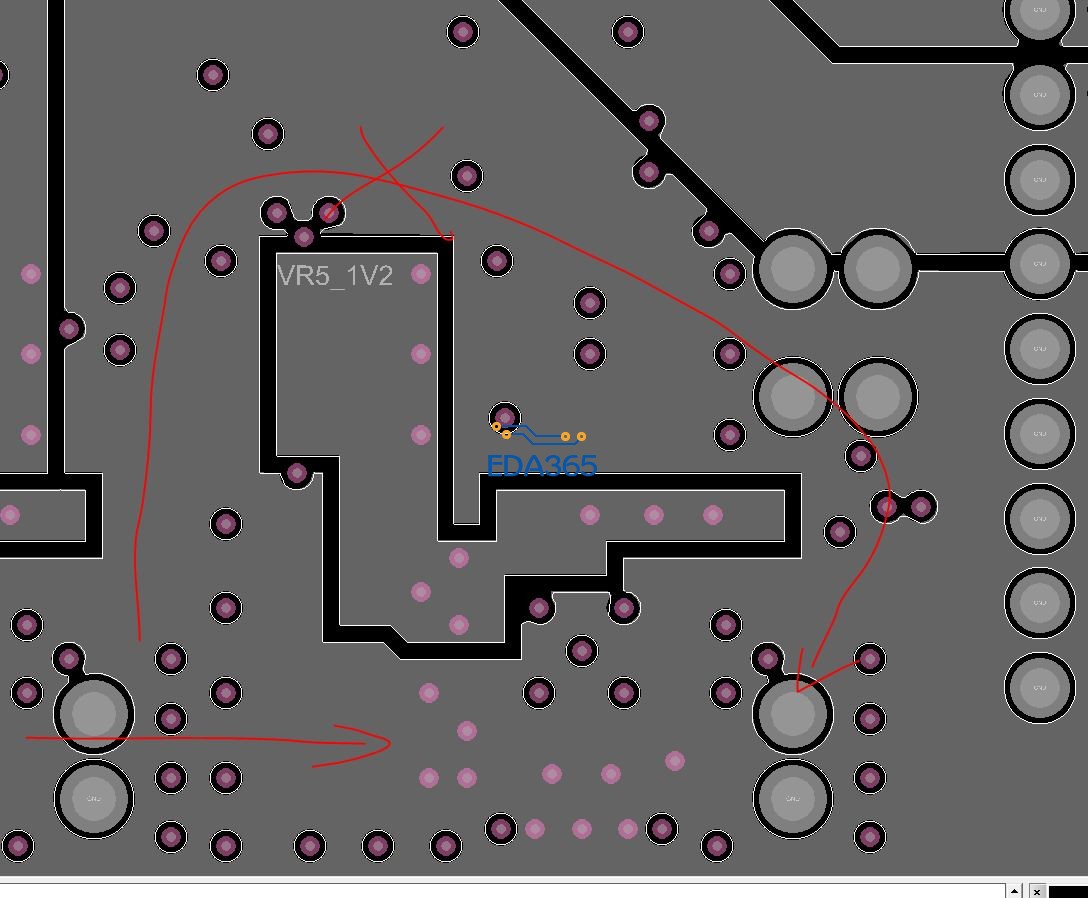

如图所示，电流只会往阻碍最小的路径跑，也就是最短路径，无论是哪种走法，依据法拉第右手螺旋定则，磁通相互抵消，不会形成大干扰。

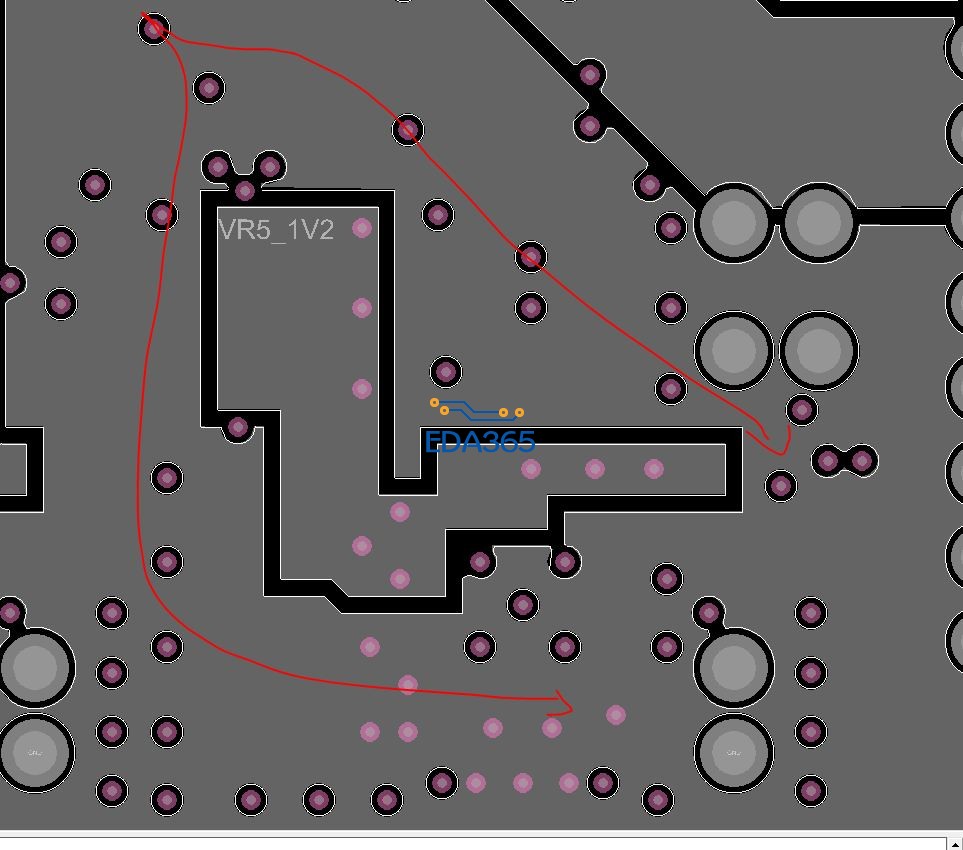

这个才是你应该担心的，这种地方容易产生电流环，因此，电源包电源不是问题所在。电流环会对中间那块电源产生干扰，但是，只要环路电流不是非常非常大，都是没问题的。你说的大厂都是些什么厂?TI、ADI、ALTERA、XILINX都有这种电源包电源的设计。

原来还有这种危险，长见识了。

学习了

谢谢小编的耐心解答,我明白了,学海无涯啊还有太多东西要学习,谢谢了.

电源层是个很到的电流,并且是个很大的换呢,那有怎样的影响呢?

各个电源区域所挂负载用电情况也不尽相同。高负载电源层，过流需求大，这类平面属于大型干扰源。同时也非常容易受到其他因素影响。电源层的分割在布局前期就应该有所估计，避免小编的所说的情况出现。其次电流环路的问题，要在原理图设计上面下功夫弥补。PCB设计本身就是一门折衷的技术，单纯的从理论角度考虑反而愈行愈远。

的确如此，谢谢。看来要学的还很多啊俺。

学习了

长见识了。

学习

没这么奇葩 刚好回流的信号 绕个环 不用担心
