Allegro 格点设置问题~~~

录入:edatop.com     点击:
Allegro格点这样设置用什么用啊,图中红色部分为啥有三个数,一般不是只有一个数么~~~

呵呵,小编进入视图界面,量一量实际格点间距,马上就明白了

怎么测量红色部分的距离?我测量出来的是25mil那个距离啊

把25mil的单位改小至8mil 或小于8mil再试试吧
或者在查询前检查一下是否在所查的层

大哥。你这。

8.00 9.00 8.00 加起来是25

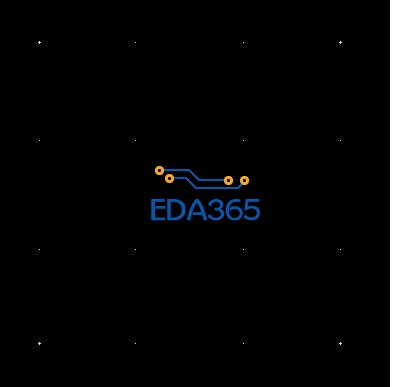

按照你给你的图片 设置完之后出来的栅格点如附件中的图片所示。
意思是设置成25 25的一个大栅格点  ,大的栅格点由小的栅格点组成 , 其中, X方向 8.00 然后 9.00 最后 8.00 三列
Y方向 8.00 然后 9.00 最后 8.00 三行

大的栅格点如图中四个角上的大白点所示


谁有设置格点的SKILL,谢谢

谢谢小编分享经验,可这样设置主要用在什么情况下啊

我看到有人这样设置后可以放置错开位置的焊盘...或者固定孔,但是我没理解也不知道理论基础

也许我还没遇到这种情况,应该是有用处的

看看 谢谢

高手

PCB设计中格点的设置合理的使用格点系统,能使我们在PCB设计中起到事半功倍的作用。第一是设计不同阶段的格点选择,第二个针对布线的不同格点选择。 设计的不同阶段需要进行不同的格点设置。
首先,我们讨论布局阶段。在布局阶段,我们可以选择比较大的格点,这样有利于器件的对齐和美观。当然大器件最好选择大一点的格点,小器件选择小一点的格点。在布局阶段,我们一般选择25mil的格点进行布局,在抓取器件的时候,可以选择按器件的中心点抓取,这样摆放出来的器件会很美观。
        其次,在布线阶段,一般我们选择比较小的格点,这也是相对而言的。在高速PCB设计中,我们一般要求线间距要满足3W的要求。这样两根走线之间的距离需要满足两倍线宽的距离。举个例子,在PCB中的某个内层,我们走线是5mil,那么我们可以设置5mil的格点,在线与线之间查看格点数,就知道是否满足3w原则。同理,可根据线宽设置不同的格点。但是,最好不要设置1mil的格点,这样对你调节走线很不方便。
在布线阶段的格点可以选择5mil(也不是一定的)。记住千万不要设置为1mil的布线格点,这样会使布线很繁琐,很费时间的。通常确定设计格点的有两个因素:线宽的因素和线间距的因素,而为了我们在设计时精度和我们的设计相匹配,

学习了,多谢~~~

谢谢了
