Pad Designer里的奇怪现象

本人初学CANDENCE orCAD ，在做pad时遇到以下问题，请各位高手给我看看，是怎么回事?谢谢

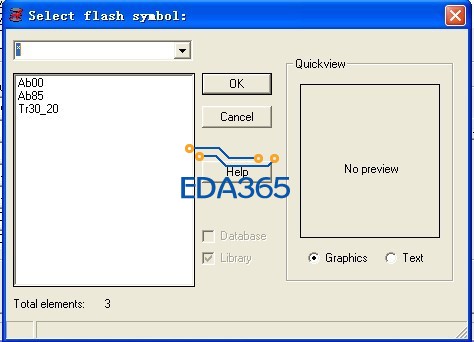

其实问题应该是很简单的，只是我刚接触这款软件，不了解设置上的问题，好了，废话少说，就是我做了一个flase，但当我在Thermal Relief里想使用这个FLASE时，却找不到我之前画的FLASE，图片显示的是自带的三个flase，是不是要保存到特定的路径的?我下载的教程没说这个，我按着教程做，就差这部找不到我的FLASE，唉，相当郁闷！
在线求助，请各位高手为我这初学者解答下！非常感谢！

setup--user preferences--psmpath

在哪个页面设置呢?对这个真的不是很清楚，之前都是用dxp的，这个软件画原理图是一个软件，PCB又是另外一个，画个焊盘又另外一个，有点晕.所以麻烦你说得详细一点，谢谢！

先打开pcb editor，setup->user preferences->psmpath

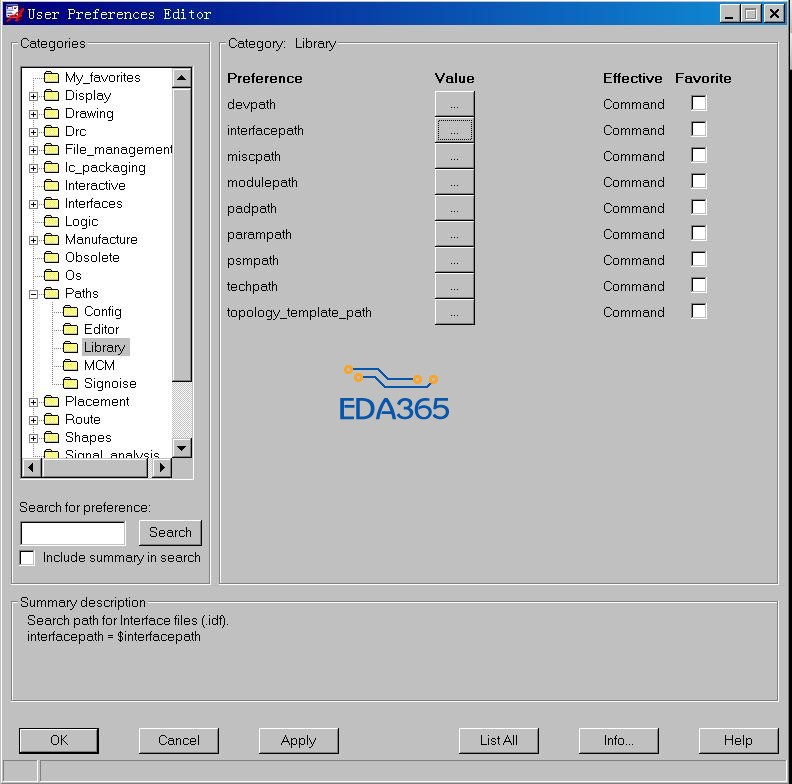

路径没有设置吧?楼上的图中，点击右边psmpath 把你放flash的路径加进去~

非常感谢以上三位朋友的帮助。小弟还有一个问题想问，就是为什么我这里的图纸范围改不了呢?

原来不是改不了，是改不成我想要的数值！我本来想改成 -100，-100
                                                                                         300，300

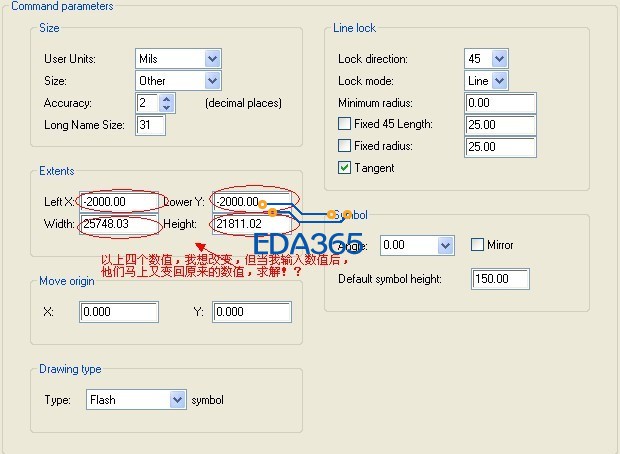

以上这组数改不了，换成-1000之后就可以改，为什么呢?

这个问题我也遇到过 我理解的是个小BUG 网上很多人说不能改的值变化太大 比如从1000改到10
我觉得这个问题要分为两类：
1.首先，你得理解left x lower y和width height 的含义，left x lower y是最左下角的点，width 和height是真个图的长和宽，首先，width height任何一个 都要比left x lower y中的任何一个值大，反之，则会报警can't reduce...
2. 如果你打开别的图，然后在这个图的基础上， new新的封装图，就会出现你说的情况。我试验过，如果是新建的封装图（不是打开已有的然后再新建，是打开系统默认的没命名的新封装），通常不会出现你说的报警；如果是打开已有的然后再新建，修改幅度太大的话会报警，can't reduce...,碰见这种情况，你试试把这个设置界面关掉，多打开几次，就可以了。
