自定义焊盘的对齐问题

录入:edatop.com     点击:

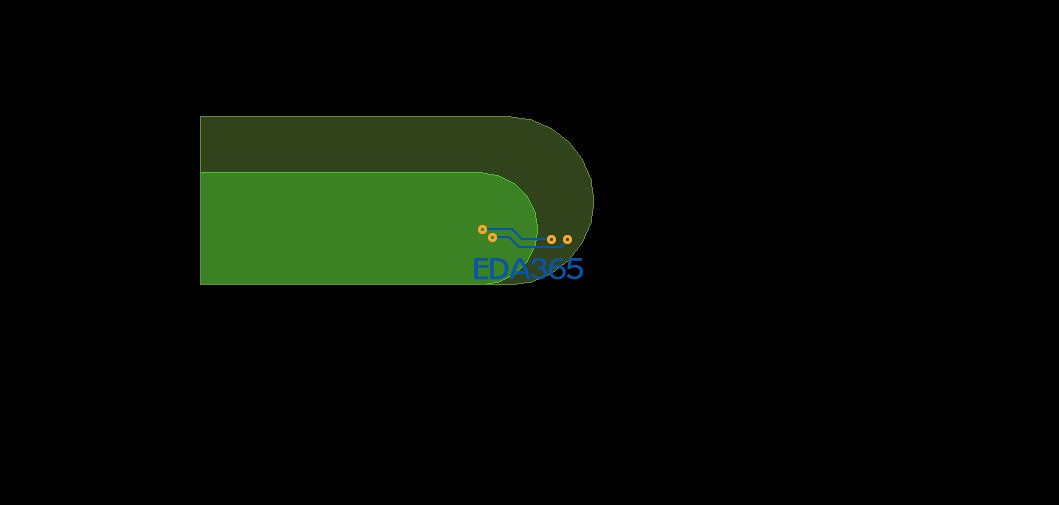

看图吧,怎样让最后的焊盘按中心对齐呢?
这个是引脚的shape:


引脚的solder mask shape:


最终得到这么个引脚:

在制作焊盘时,  LAYER选项卡中 offset X  offset Y调整一下就OK了

这个我试过的,答曰:shape的offset不可更改

这应该是个常见问题吧,没人遇到过吗?

软件问题吧


两个shape的原点需保持一致才可以

不会吧?你的能改吗?什么版本?
我是16.3版本,原文提示如下:Can't change offset of shape

这个说法很有道理,可是,那个solder mask是用z-copy做出来的,所以,原点坐标一模一样。

我的也是16.3 , 而且 top  solder  paste 都可以改。是盗版软件破解问题吧。
我的也有一些问题,笔记本的装起来至今没发现问题,台式机的画一些异性焊盘就有问题,同样的安装包

原来这样啊,多谢提醒,我装个16.5试试看

那就奇怪了  你发我邮箱 我帮你看看 xialingli7256@163.com

文件已发,帮我看看有啥问题,多谢您的热心帮助。

其实吧 这个文件解决办法很简单 你建一个空文件,坐标点设置正负50或者500,然后在x 0 0处设置一个十字架 每次导入shape的时候都敲坐标x 0 0  这样子肯定可以对齐 你做封装也可以调用这个空文件来使用,免去了设置颜色等

很简单,你试一下,就知道你的办法根本没有用

已经试了16.5,还是不行,因此我认为此非破解问题
