Xnet设置CM中选项的一些意义，概念清晰的大神进。

   设置好了Xnet 是一个驱动端接两个接收端的形式。
   在CM中建好了match group  不明白Scope 中 Global 和 Local 的区别，试了一下也没看明白。

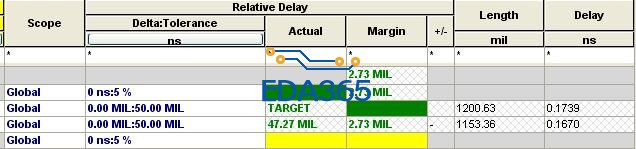

     如图：什么时候该设置为Global         什么时候设置为 Local?

    那个Actual  和 Margin 之间的关系是什么?在不同scope下不一样吧   书上说得自相矛盾~~
     另外，我的理解是当布一组总线时，需要设置一个Target（相对延时）  ，什么时候不设置target呢?（书上说叫匹配延时，有什么用）
         有时我根本就没设置Target 但拉线后CM自动就给你设置了，怎么回事哦?
   知道设置方法，但不知道这些选项的意义是什么，很苦恼啊~

     麻烦前辈们指点一二啊！

根据拓扑来用scope

   ·····什么意思，不懂

簡單的分類就是:
被比對的 Pin Pair 和做為參考的 Pin pair ( Target )若是屬於同一個 net 的成員 , 就設為 Local .
否則就訂為 Global .

谢谢楼上，我大概知道了
Local用在同一个Xnet的分支当中，比如说Xnet的几个分支要设置等长（T型连接点）
global用在不同的Net组成的Match Group等长设置中

理解正确。，你现在做信号完整性仿真吗?

Actual表示你走线的实际长度，而Margin是余量，也就是还可以允许这条走线长度的变量范围，如果设置了Target，则其它网络以此条走线长度作为参考，若不设置Target，假如你的等长匹配为50mil，则Group中最长与最短的走线相差最多为50mil，是相对的

谢谢您啊！我对信号完整性有兴趣，一直在关注学习 ，现在很菜

如果设置了target，则actual指的是与目标值实际容差，而margin指的是极限容差。举例来说：
target:100,tolerance:10,你走线75，则actual=25，margin=15

学习了
