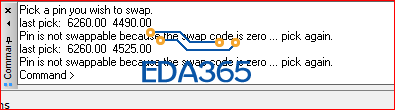

求助，ALLEGRO中无法swap pin是什么情况

因为原理图中没有定义它们是可以互换的

对，要swap pin需要再原理图定义group，同组的才可以互换

可不可以说的详细点，谢谢

首先你打开电子线路图，选中你要swap的元件，点击右键，选择edit part，点击view ---package，然后选择edit---properties，在package properties界面中，对于你要交换的pin在pingroup中输入相同的数字，但是不能输入0，比如说pin1 和pin2的pingroup中输入1，点击ok，然后创建netlist，然后打开allegro，导入netlist时要勾选create user defined properties，然后导入，然后再做你要的swap pin即可，希望能够帮到你

学习，学习~

试试还是不行，求解

我的方法是：1、先导出一个网表文件和本地库，
            2、将对应器件的device文件编辑一下，将PINSWAP 'device文件名' 需要SWAP PIN的pin编号，
            3、连本地库，从新导入刚才的网表。

按照5楼的提示，我操作了可行，关键是勾选create user defined properties

又学多了一招

我刚也遇到了不能换pin的问题，可是换pin只能导入三方网表，而Create user defined properties，这个选项是导一方网表才有的啊，导入三方网表还是不能换pin，求问不知道为什么还是导不了?
