如何设置Allegro焊盘的连接点
录入：edatop.com 点击：

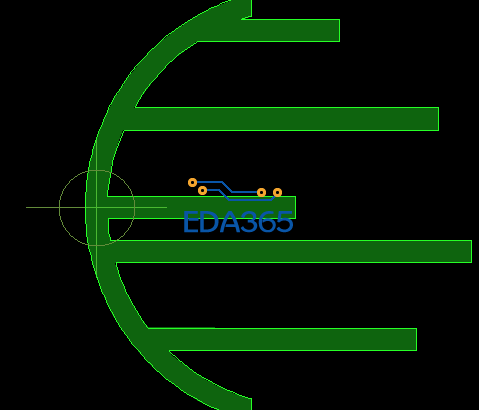

如图1所示一个金手指按键封装，由左右两个“手爪”式的焊盘组成。
在布线的时候，无论是去连接左边的焊盘还是右边的焊盘，走线一定
要走到封装的中心点才算连接上了焊盘，否则DRC就会报错说未连接
(但是走线到中心点会带来一个短路的问题)。
请问，如何才能让走线走到图1示中的红色圆圈位置所示的点，就算连接
上了，而DRC不再报错呢?
在布线的时候，无论是去连接左边的焊盘还是右边的焊盘，走线一定
要走到封装的中心点才算连接上了焊盘，否则DRC就会报错说未连接
(但是走线到中心点会带来一个短路的问题)。
请问，如何才能让走线走到图1示中的红色圆圈位置所示的点，就算连接
上了，而DRC不再报错呢?
点引脚1和引脚2的中心都重合在一起。没有办法布线！
把二个SHAPe的中心，移到边上，或者走线时不要snap to connect point就行了。同时FIND 选 上SHAPES 。试试看。
请教下这个封装怎么做呢?
谢谢你。
问题已解决，用的就是“把二个SHAPe的中心”这个方法
在自定义符号symbol中的shape-->polygon画这个PAD
