帮忙看下这个问题是怎么回事,谢谢

录入:edatop.com     点击:

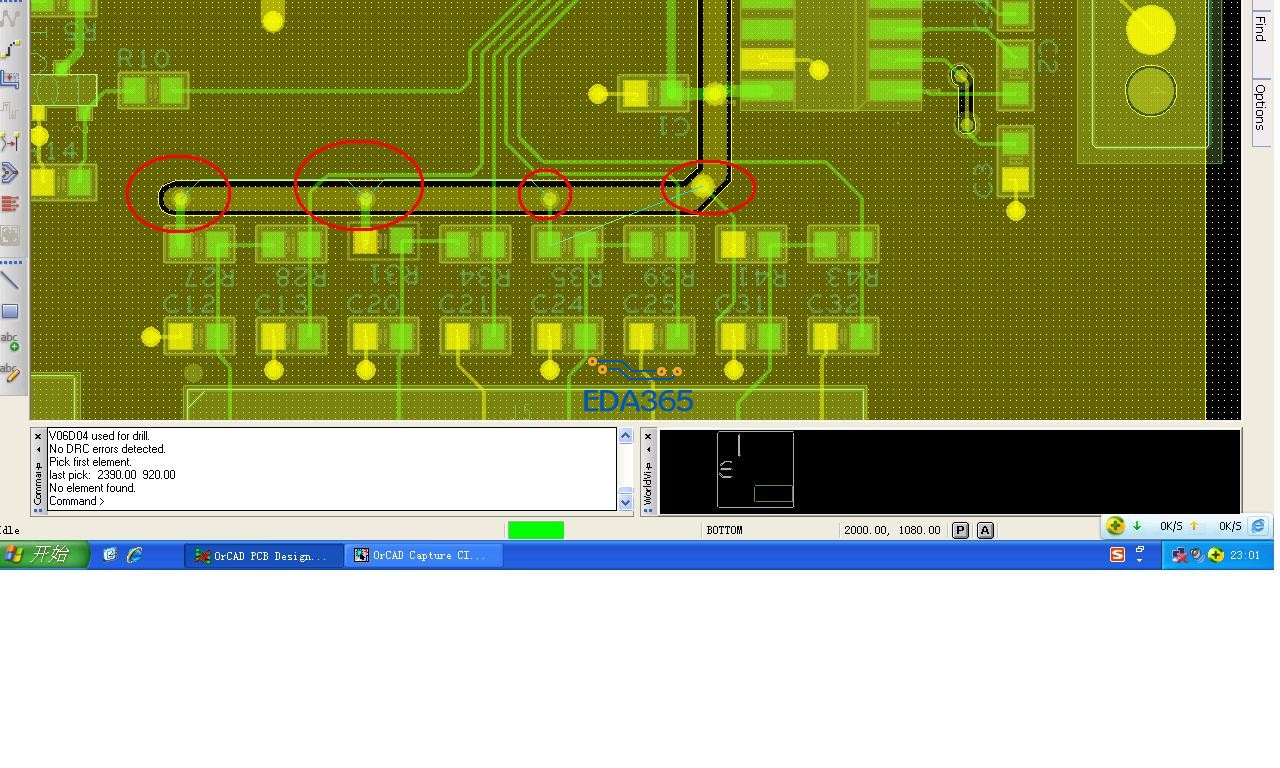

大家好,帮忙看下下面图片中红色部分怎么回事
我已经把它们连接到3V3上了,为什么它们的飞线还没消失呢?
连接方式:电源3V3在bottom面,我拉线过孔过去,其它地方都可以,这个地方怎么不行,检查原理图也 没看出问题
感谢


应该是没有连接上,你把那个粗线删除,再一个过孔一个过孔的连,试试

同意楼上的,删掉重新拉一下

不行,我都删除好几次,重新拉了,一直这样
有时候飞线可以消失,就像上次我上传的那个版本,但status中显示这四根线中有2根unroute,很郁闷,不知道上次你下载的东西删除没,可否打开看下
谢谢

你说把粗的删除?我晚上回家试试
感谢

在报告里面看看
可能是哪个网络没连接上
软件显示到这个网络上来了

昨晚捣鼓下,还是不行,周末在弄吧,郁闷,应该哪儿有问题,还没发现

删掉重新拉一下.

你在走线命令下选择的是line45度,还是弧度,
如果你选的是弧度,表面看起来连起来,其实没有。

你的引脚焊盘和VCC3.3在同一层吗?最好确认一下,如果不是在同一层,连线时中间要打过孔换层。

删掉,重新画,电源走底层,然后打过孔上来,就解决了,原先过孔从TOP层往下打不行,很奇怪
