如图，封装怎么了，奇怪的三角形
录入：edatop.com 点击：

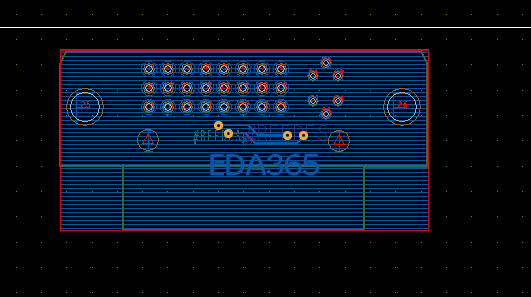

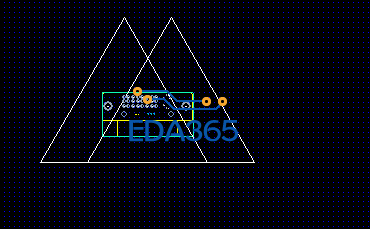

如图是我的封装导入PCB后的状态和 原始封装，发现有三角形 很奇怪
你那个应该是固定孔吧?
什么意思?
先查看这两个三角形具体是什么，show element（F4），然后在PCB中或回到封装中去修改；看图上应该是你封装下方的两个孔的标识信息。
在PCB editor中应该能看到三角形的有效信息
两个非金固定脚的钻孔标记尺寸设的太大了。
学习了谢谢
这个钻孔标记怎么修改，能截个图吗
Tools->Padstack->Modify Design Padstack，点击需要修改的管脚焊盘，鼠标右键选择Edit，在弹出的对话框中修改Drill/Slot symbol的Width和Height数值
谢谢
好方法，学习
