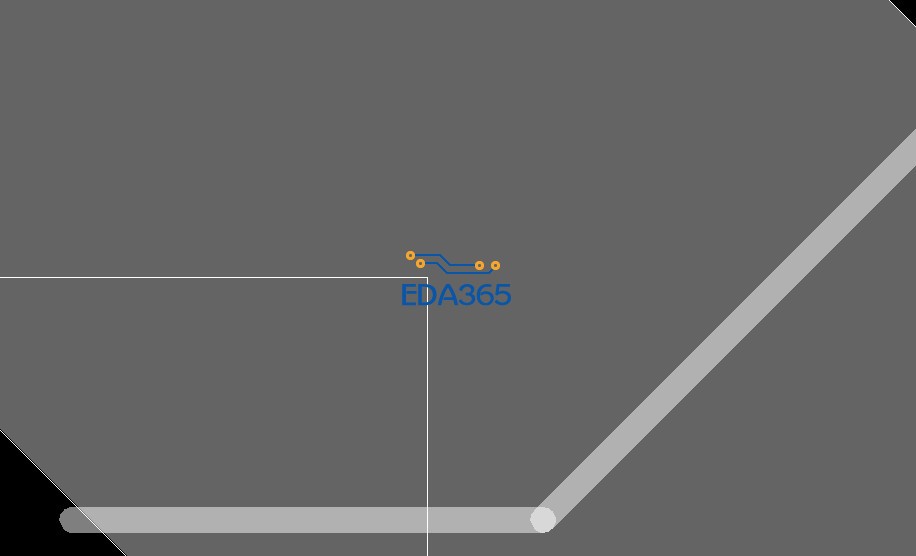

请问，cadence能不能用一根线把shape切开，求解?

http://www.eda365.com/thread-70170-1-1.html

刚试了下，改不了啊~~~~

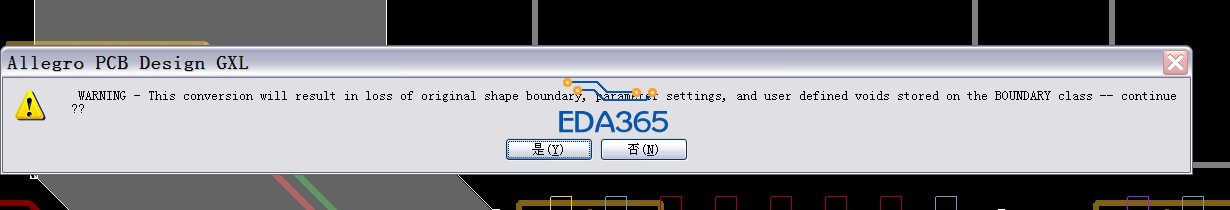

还有一个警告

铜皮要是动态铜皮，按照那个帖子中的步骤是没有问题的，你再仔细看一下是哪个地方出了问题

还是不避让~~~

是不是你的SHAPE没有在SMOOTH状态下。Update 一下铜，先是动态再改成静态的，是可以的。

你的线和铜皮要有不同的网络属性才可以

忘记了，是这个原因~~~呵呵

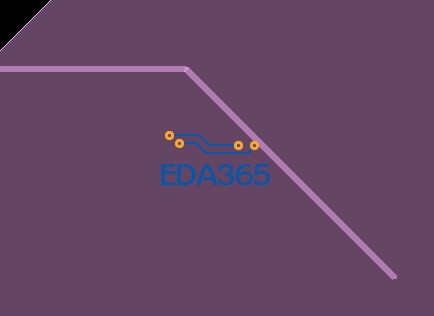

可以的.

用ADD LINE命令来画就可以避免有一样net的属性。
