大家帮我看看这是什么问题？输出gerber问题。
录入：edatop.com 点击：
大家帮我看看这是什么问题?输出gerber问题。
先检查drc

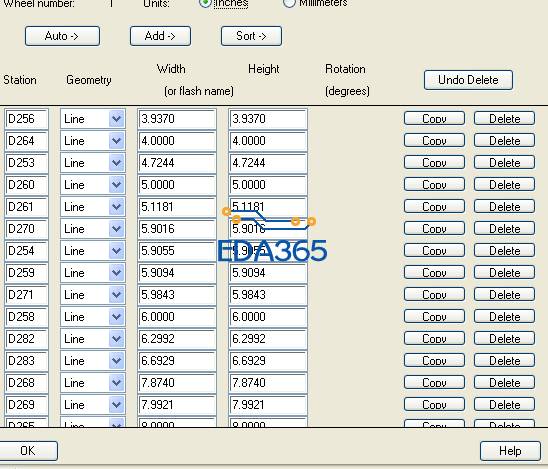

再到光绘文件里面重新添加一下再生成如图
1.png 点击A开头的选项
2.png 要先删除，再添加进去
3.png 选择第一个A开头选项下的第一项

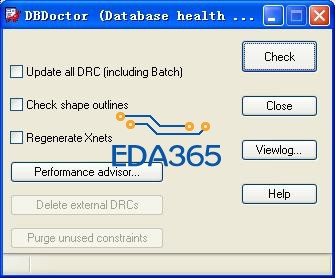

你板子上还有drc，运行一下dbdoctor，把drc都修了应该就可以了
谢谢朋友们，不过两个方法都试了，还是不能解决。
接着放图啊，让大家看看一起解决啊
同样的提示啊 15.1的版本输出没问题，16.3的就报错
没道理啊 ！
首先 确保16.3版本的 没有异常drc；
二、 确保光绘文件里面设置是否正确；
三、 是否按照我之前的方法重新装载；
以上没问题的话就不会有问题。
一般做一下DB doctor就好了。
估计是有铺铜重叠。
一般就是做DB doctor就好了啊，我也遇到过
这个没有的事情 看看你的SHAPE在哪一层
tools-->Database Check就可以了：
