Allegro封装紧急求助！ ~~
录入：edatop.com 点击：
我从Altera 官网上下载了FPGA的封装，网表生成后，导入到Allegro PCB中,出现如下情况：

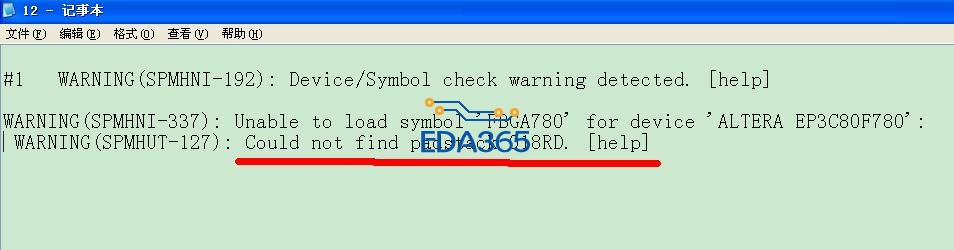

说018RD这焊盘找不到，于是我打开footprint:
这是官方的封装：

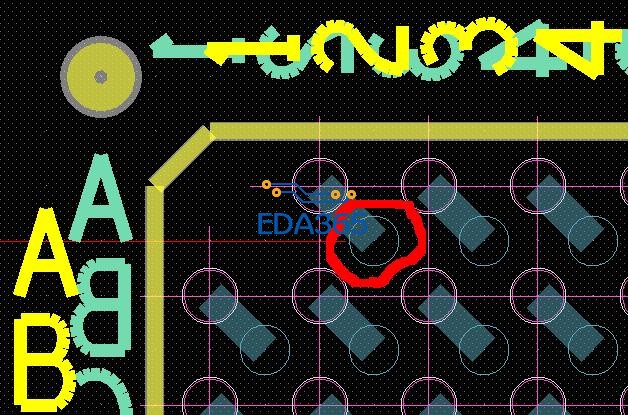

如图圈出的就是018RD焊盘：
就出现这一个问题，其余器件的封装都导入PCB了，路径是对的。
另外我从外Altera下载的封装中 只有.dra 和 .psm 文件，没有Padstack 文件，是不是这里的问题啊?但上面封装中018RD旁边的VIA都没有问题啊，奇怪了。
请问这种情况怎么办哦?官方的东西应该没问题吧，我哪里可能操作错了?谢谢大家啦
说018RD这焊盘找不到，于是我打开footprint:
这是官方的封装：
如图圈出的就是018RD焊盘：
就出现这一个问题，其余器件的封装都导入PCB了，路径是对的。
另外我从外Altera下载的封装中 只有.dra 和 .psm 文件，没有Padstack 文件，是不是这里的问题啊?但上面封装中018RD旁边的VIA都没有问题啊，奇怪了。
请问这种情况怎么办哦?官方的东西应该没问题吧，我哪里可能操作错了?谢谢大家啦
如果是从网上下载的封装，而没有下载焊盘的话，需要从封装文件中将焊盘导出来，放在allegro设置的路径下，这样导入网表时就能找到焊盘了
谢谢，搞了几天终于明白了，呵呵~
