CANDENCE16.3里面constraint areas

在区域规则里面设置，然后画一个区域，应用一下这个规则就可以了

我也是这样想的，但是我在PCB里面画了区域之后不知道怎么和constraint链接起来，麻烦你能不能详细说一下，万分感谢

等到周一的时候吧

先在约束管理器中的region下添加一个area region并制定你自己的区域规则，然后在主窗口添加区域，option 面板中class类选择约束类，子类选择层（一般是All）然后选择你的约束区域名，在Option面板中，前提是你先设置了区域约束规则。选定之后就可以画了、。我16.6软件破解不好，现在无法截图给你看，不好意思...

我也用16.3的，添加了region，也指定了规则，在pcb上添加shape后，感觉规则并没有应用成功，很奇怪，在option中应用层选的是ALL，选择了约束区域名

我试了好像没有效果啊，还是不行啊

我现在也是这样，你解决了吗?

这个问题还真得麻烦你了哈，谢谢哦！

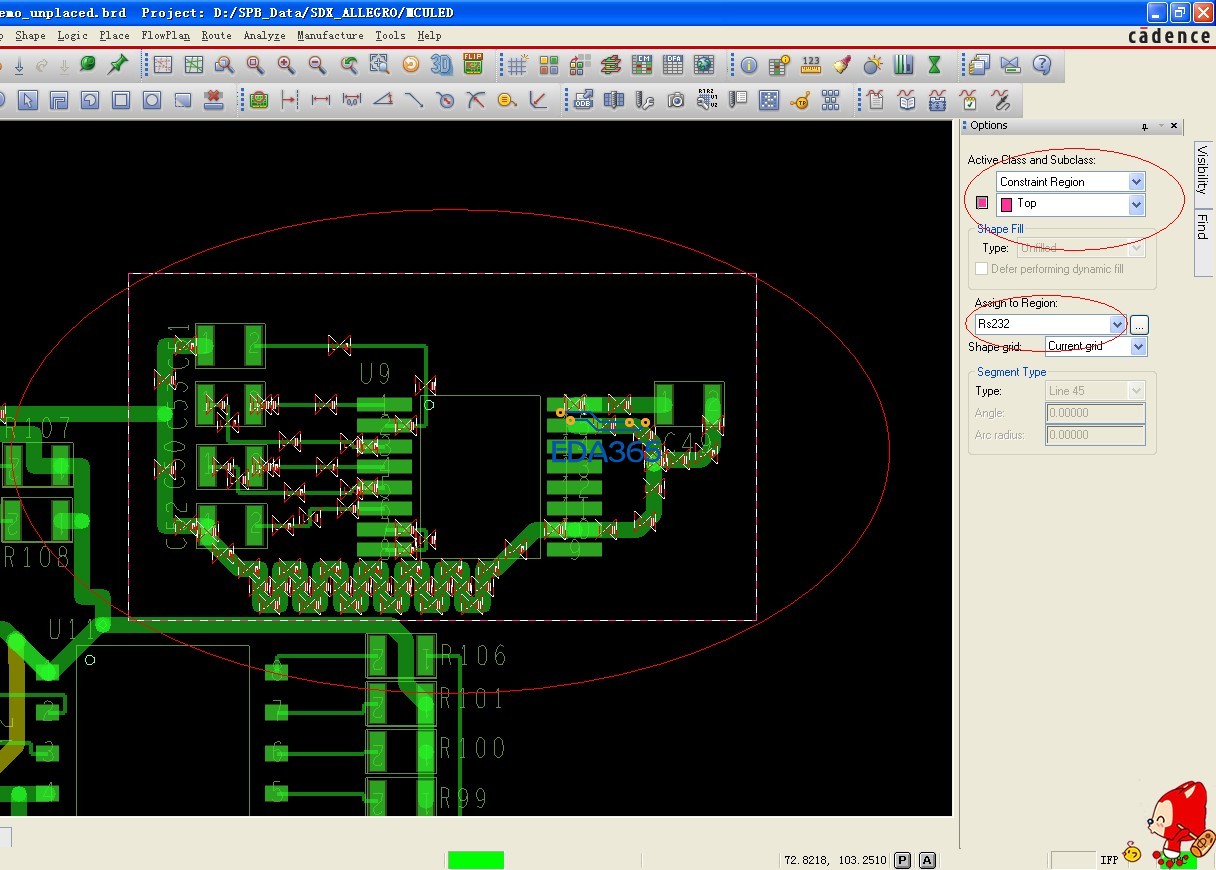

解决掉了，还是按照开始的做法，重新弄一遍就好了，现在physical里建立规则，然后再region里建立rgn，并应用规则，到画图区里，用shape的rect，active class and subclass中选constraint region， 范围是全部all， 最后 assign to region,  你建立的region就好了

谢谢啊，我的也好了，这candence就是麻烦 ！

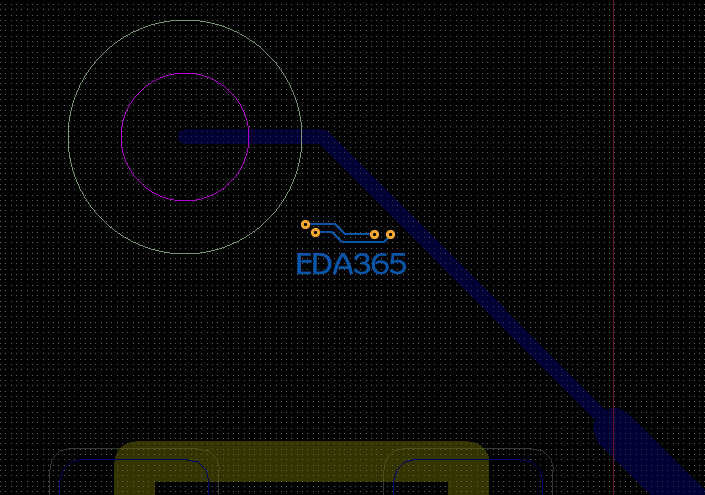

我在区域外面把线宽设置的大于区域的最大线宽时，走线进内部它不自动变窄。但是我在外面设置的走线宽度比区域内部小时，进入区域内部它会自动变大....
