Allegro如何多线一起拉大弯蛇形？
录入：edatop.com 点击：

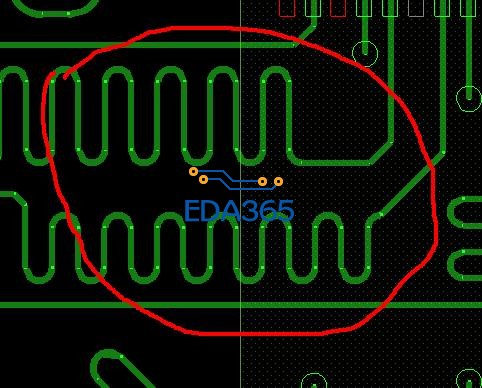

请问各位大侠有没有多线拉蛇形的选项 或 功能? 我只用到了Delay tune, 但有时多线比较密集，想一起绕，如图：
我是选择MOVE 再框选然后自己绕的，感觉不规整，请问allegro16.5中有类似的功能吗?谢谢各位！

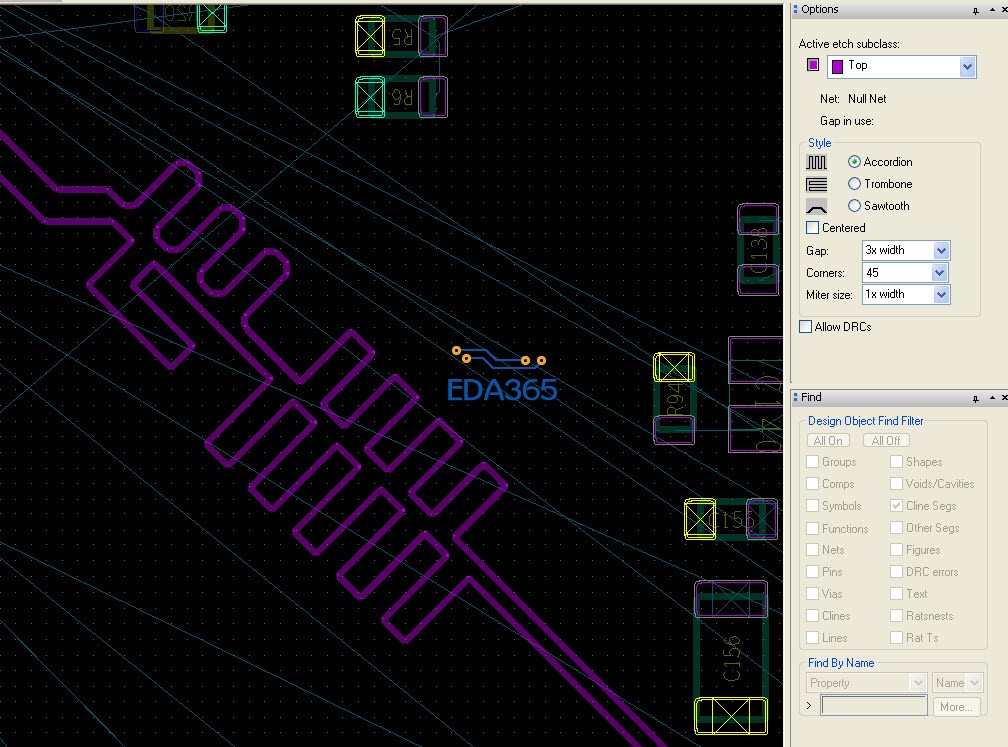

Options中选项包括：
线所在层；
绕线方式：Accordion,
Trombone;
sawtooth;
Center:绕线幅度的中心点以Cline Segs为参考；
各种选项功能都试一下就明白了。

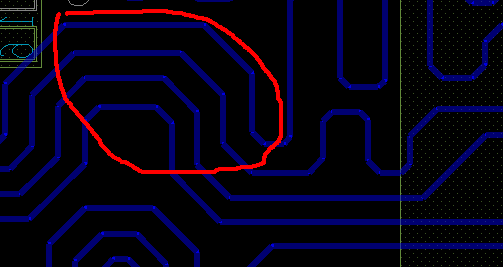

不是这种：
我是选择MOVE 再框选然后自己绕的，感觉不规整，请问allegro16.5中有类似的功能吗?谢谢各位！
这个是差分线，差分可以
为啥用Move啊，直接用Delay Tune啊，想绕出什么样的蛇形走线事先在Options中选择好。
Options中选项包括：
线所在层；
绕线方式：Accordion,
Trombone;
sawtooth;
Center:绕线幅度的中心点以Cline Segs为参考；
各种选项功能都试一下就明白了。
兄弟你误会啦，我知道用Delay Tune ,我的意思是有没有 专门 的功能 使很多紧密的线一起绕蛇形！

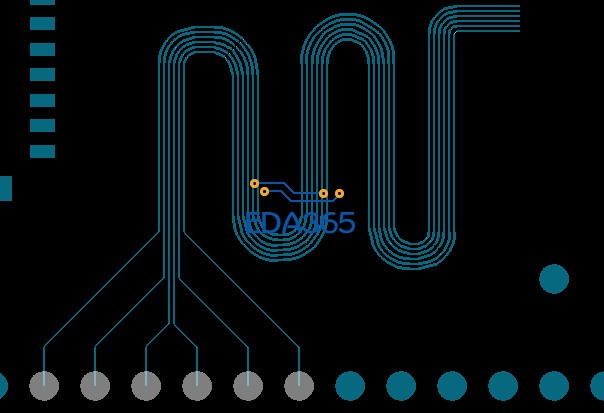

像这种：多线一起！
不是这种：
额，不是差分线有什么好方法吗?自己拉的感觉不好看~
第一种绕线方式不好，会有干扰
想法很好 , 但是這是不合理的想法.
整把線一起做 Delay Tune ... 你的空間在哪裡? 最外一條線有空間 , 越裡面越沒空間 , 你怎麼調?
除非你的空間非常的大.... 這是不可能的
找师父
l小编的意思是有没有这样的功能，调线的时候，这个功能有的时候很有用，并不是说要这样绕线
